UCC28061D - TI

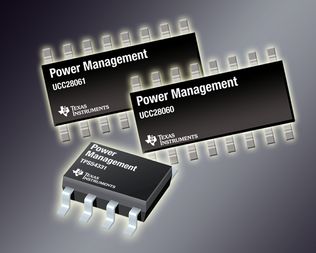

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC28061D
Производитель

TI
Чип воркер Часть №

CW31165854
Категория

Управление питанием
Упаковка

SOIC-16
Описание

TEXAS INSTRUMENTS UCC28061D PFC Controller IC, 14V to 21V & 5mA Supply, 14V Lockout, 69% Duty Cycle, 45kHz, SOIC-16
даташит

Datasheet

Способ оплаты и доставка

UCC28061D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC28061D Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	UCC28061D
Производитель	TI
Чип воркер Часть №	CW31165854
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	45 kHz
Напряжение Питания (DC)	14.0V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	13 V
Выходной Ток	100 mA
Количество Стежков	16 Position
Частота Переключения	500 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	14V ~ 21V
Напряжение питания (Макс)	21 V
Напряжение питания (мин)	14 V
	Развернуть все
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC28061D Описание продукта

The UCC28061D is a natural interleaving transition-mode Power Factor Correction (PFC) Controller with improved audible noise immunity. By utilizing a Natural Interleaving technique, both channels operate as masters (that is, there is no slave channel) synchronized to the same frequency. This approach delivers inherently strong matching, faster responses and ensures that each channel operates in transition mode. Complete system-level protections feature input brownout, output over-voltage, open-loop, overload, soft-start, phase-fail detection and thermal shutdown. The additional FailSafe over-voltage protection (OVP) feature protects against shorts to an intermediate voltage that, if undetected, could lead to catastrophic device failure.
Easy phase management facilitates compliance to light-load efficient standards
Sensorless current shaping simplifies board layout and improves efficiency
Inrush safe current limiting
Prevents MOSFET conduction during inrush
Eliminates reverse recovery events in output rectifiers
Improved audible noise performance
Soft start on overvoltage
Integrated brownout
Improved efficiency and design flexibility over traditional
Single-phase continuous conduction mode (CCM)
Input filter and output capacitor current cancellation
Reduced current ripple for higher system reliability and smaller bulk capacitor
Reduced EMI filter size
Enables Use of diodes without extensive snubber circuitry
Improved light-load efficiency
Improved transient response
Complete system-level protection

Развернуть все
