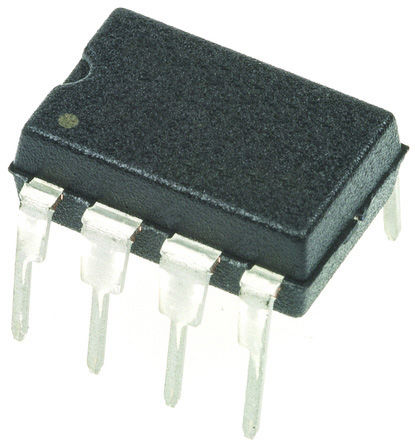

UCC27423P - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC27423P
Производитель

TI
Чип воркер Часть №

CW20451233
Категория

Драйвер FET
Упаковка

PDIP-8
Описание

MOSFET DRVR 4A 2Out Lo Side Inv 8Pin PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

UCC27423P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC27423P Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	UCC27423P
Производитель	TI
Чип воркер Часть №	CW20451233
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.00V (min)
Время Нарастания/Спада	20ns, 15ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	330 mV
Выходной Ток	4.00 A
Количество Каналов	2 Channel
Рассеяние Мощности	350 mW
Время Нарастания	40 ns
Выходное напряжение (Макс)	450 mV
Время падения	40 ns
Время падения (Макс)	40 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	350 mW
Напряжение питания	4V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

UCC27423P Описание продукта

The UCC2742x family of high-speed dual MOSFET drivers can deliver large peak currents into capacitive loads. Three standard logic options are offered – dual-inverting, dual-noninverting, and one-inverting and one-noninverting driver. The thermally enhanced 8-pin PowerPAD™ MSOP package (DGN) drastically lowers the thermal resistance to improve long-term reliability. It is also offered in the standard SOIC-8 (D) or PDIP-8 (P) packages.
Using a design that inherently minimizes shoot-through current, these drivers deliver 4A of current where it is needed most at the Miller plateau region during the MOSFET switching transition. A unique BiPolar and MOSFET hybrid output stage in parallel also allows efficient current sourcing and sinking at low supply voltages.
The UCC2742x provides enable (ENB) functions to have better control of the operation of the driver applications. ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out. They are internally pulled up to VDD for active high logic and can be left open for standard operation.
