UCC27211DDA - TI

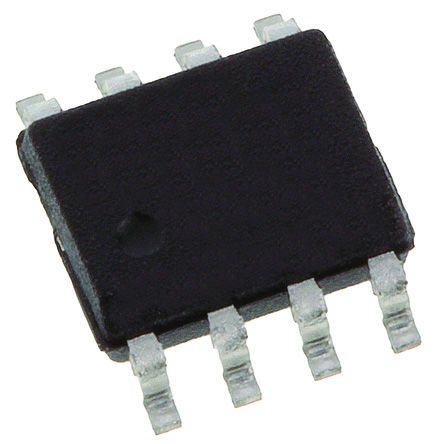

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC27211DDA
Производитель

TI
Чип воркер Часть №

CW7642844
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 4.5A 2Out Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8Pin HSOP EP
даташит

Datasheet

Способ оплаты и доставка

UCC27211DDA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC27211DDA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	UCC27211DDA
Производитель	TI
Чип воркер Часть №	CW7642844
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	8.00V (min)
Время Нарастания/Спада	7.2ns, 5.5ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Время Нарастания	600 ns
Время падения	400 ns
Время падения (Макс)	400 ns
Время падения (Макс)	600 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 17V
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 140℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC27211DDA Описание продукта

The UCC27211DDA is a 120V Boot High Frequency High-side Low-side Driver that offers several significant performance improvements. Peak output pull-up and pull-down current has been increased to 4A source and 4A sink and pull-up and pull-down resistance have been reduced to 0.9R, thereby allowing for driving large power MOSFETs with minimized switching losses during the transition through the Miller Plateau of the MOSFET. The input structure is now able to directly handle -10VDC, which increases robustness and also allows direct interface to gate-drive transformers without using rectification diodes. The switching node (HS pin) of the UCC27211 can handle -18V maximum which allows the high-side channel to be protected from inherent negative voltages caused parasitic inductance and stray capacitance. The UCC27211 (TTL inputs) has increased hysteresis allowing for interface to analogue or digital PWM controllers with enhanced noise immunity.
Drives two N-channel MOSFETs in high-side and low-side configuration with independent inputs
120VDC Maximum boot voltage
4A sink, 4A source output currents
0.9R Pull-up and pull-down resistance
Input pins can tolerate -10 to 20V and are independent of supply voltage range
7.2ns Rise and 5.5ns fall time with 1000pF load
Fast propagation delay times (18ns typical)
2ns Delay matching
Symmetrical under-voltage lockout for high-side and low-side driver
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
