UCC27200D - TI

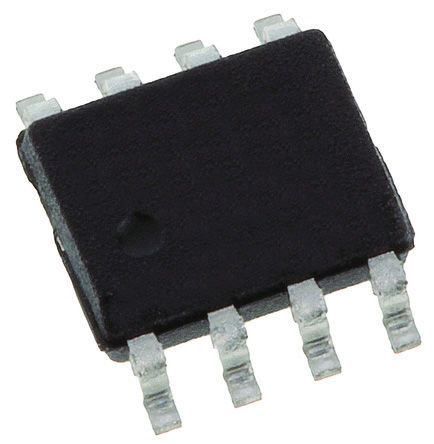

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC27200D
Производитель

TI
Чип воркер Часть №

CW9469100
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 3A 2Out Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

UCC27200D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC27200D Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	UCC27200D
Производитель	TI
Чип воркер Часть №	CW9469100
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1 MHz
Напряжение Питания (DC)	8.00V (min)
Время Нарастания/Спада	8ns, 7ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	3 A
Количество Стежков	8 Position
Рассеяние Мощности	1300 mW
Время Нарастания	8 ns
Время падения	7 ns
Время падения (Макс)	7 ns
Время падения (Макс)	8 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1300 mW
Напряжение питания	8V ~ 17V
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 140℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC27200D Описание продукта

DESCRIPTION
The UCC27200/1 family of high frequency N-Channel MOSFET drivers include a 120-V bootstrap diode and high-side/low-side driver with independent inputs for maximum control flexibility. This allows for N-Channel MOSFET control in half-bridge, full-bridge, two-switch forward and active clamp forward converters. The low-side and the high-side gate drivers are independently controlled and matched to 1-ns between the turn-on and turn-off of each other.
FEATURES
• Specified from -40 °C to 140 °C
• Drives Two N-Channel MOSFETs in High-Side/Low-Side Configuration
• Maximum Boot Voltage 120 V
• Maximum VDD Voltage 20 V
• On-Chip 0.65-V VF, 0.6-Ω RD Bootstrap Diode
• Greater than 1 MHz of Operation
• 20-ns Propagation Delay Times
• 3-A Sink, 3-A Source Output Currents
• 8-ns Rise/7-ns Fall Time with 1000-pF Load
• 1-ns Delay Matching
• Under Voltage Lockout for High-Side and Low-Side Driver
APPLICATIONS
• Power Supplies for Telecom, Datacom, and Merchant Markets
• Half-Bridge Applications and Full-Bridge Converters
• Isolated Bus Architecture
• Two-Switch Forward Converters
• Active-Clamp Forward Converters
• High Voltage Synchronous-Buck Converters
• Class-D Audio Amplifiers
