UCC2581D - TI

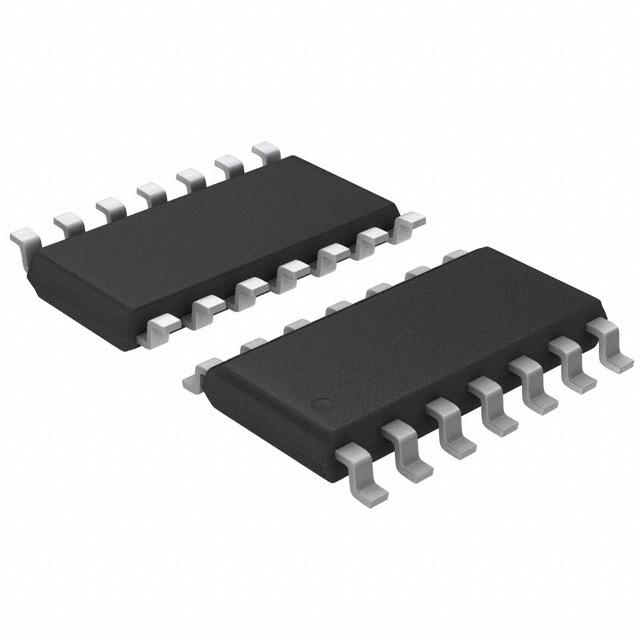

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC2581D
Производитель

TI
Чип воркер Часть №

CW37401396
Категория

Чип стабилизации напряжения
Упаковка

SOIC-14
Описание

Voltage Mode PWM Controller 1A 21kHz 14Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

UCC2581D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC2581D Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UCC2581D
Производитель	TI
Чип воркер Часть №	CW37401396
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	100 kHz
Напряжение Питания (DC)	7.30V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	600 mV
Выходной Ток	1 A
Ток Питания	300 µA
Количество Стежков	14 Position
Рассеяние Мощности	650 mW
Количество Регулируемых Выходов	1 Output
Время Нарастания	20 ns
Частота Переключения	21 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	87 %
Максимальный рабочий цикл	87 %
Время падения	20 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания	7.4V ~ 10V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	7.3 V
	Развернуть все
Длина	8.65 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

UCC2581D Описание продукта

The UCC2581D is a voltage mode Pulse Width Modulation (PWM) designed to control low power isolated DC to DC converters in applications such as subscriber line power (ISDN I.430). Primarily used for single switch forward and flyback converters, it features BiCMOS circuitry for low startup and operating current, while maintaining the ability to drive power MOSFETs at frequencies up to 100kHz. The oscillator allows the flexibility to program both the frequency and the maximum duty cycle with two resistors and a capacitor. A TTL level input is also provided to allow synchronization to an external frequency source. It includes programmable soft start circuitry, overcurrent detection, a 7.5V linear pre-regulator to control chip VDD during startup and an on-board 4V logic supply. It provides functions to maximize light load efficiency that are not normally found in PWM controllers.
Low 85µA Startup current
Low 300µA Operating current
Automatically disabled startup preregulator
Programmable minimum duty cycle with cycle skipping
Programmable maximum duty cycle
Output current 1A Peak source and sink
Programmable soft start
Programmable oscillator frequency
External oscillator synchronization capability
Green product and no Sb/Br
