UC3842D - TI

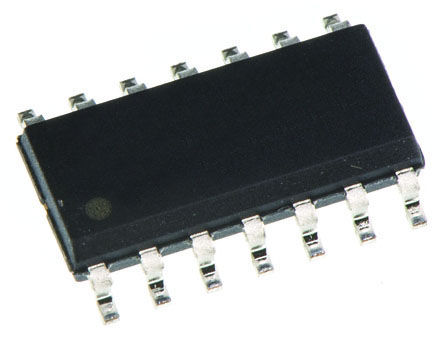

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC3842D
Производитель

TI
Чип воркер Часть №

CW11740230
Категория

Контроллер PWM
Упаковка

SOIC-14
Описание

AC to DC Switching Converter Off-Line Switcher 17.5V 500kHz Tube 14Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

UC3842D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC3842D Контроллер PWM характеристики

Атрибут	Значение атрибута

Часть №	UC3842D
Производитель	TI
Чип воркер Часть №	CW11740230
Категория	Контроллер PWM
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	500 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	16V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0 V
Выходное Напряжение	13.5 V
Выходной Ток	200 mA
Ток Питания	17 mA
Количество Каналов	1 Channel
Количество Стежков	14 Position
Рассеяние Мощности	0.725 W
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	100 %
Выходной ток (Макс)	1 A
Максимальный рабочий цикл	97 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	10.30 VDC
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	25 V
	Развернуть все
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2018/06/27
ECCN кодекс	EAR99

UC3842D Описание продукта

DESCRIPTION
The UC1842/3/4/5 family of control ICs provides the necessary features to implement off-line or DC to DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched
operation, a PWM comparator which also provides current limit control, and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N Channel MOSFETs, is low in the off state.
FEATURES
• Optimized For Off-line And DC To DC Converters
• Low Start Up Current (<1mA)
• Automatic Feed Forward Compensation
• Pulse-by-pulse Current Limiting
• Enhanced Load Response Characteristics
• Under-voltage Lockout With Hysteresis
• Double Pulse Suppression
• High Current Totem Pole Output
• Internally Trimmed Bandgap Reference
• 500khz Operation
• Low ROError Amp
