UC3526N - TI

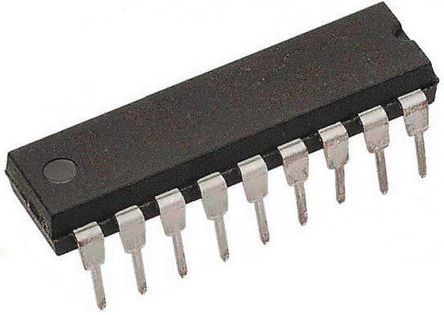

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC3526N
Производитель

TI
Чип воркер Часть №

CW7354800
Категория

Чип стабилизации напряжения
Упаковка

PDIP-18
Описание

Voltage Mode PWM Controller 100mA 400kHz 18Pin PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

UC3526N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC3526N Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UC3526N
Производитель	TI
Чип воркер Часть №	CW7354800
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	PDIP-18
Частота	400 kHz
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	35.0 V
Выходное Напряжение	13 V
Выходной Ток	100 mA
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	300 ns
Частота Переключения	400 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	8 V
Входное напряжение	35 V
	Развернуть все
Длина	22.48 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UC3526N Описание продукта

The UC1526 is a high performance monolithic pulse width modulator circuit designed for fixed-frequency switching regulators and other power control applications. Included in an 18-pin dual-in-line package are a temperature compensated voltage reference, sawtooth oscillator, error amplifier, pulse width modulator, pulse metering and setting logic, and two low impedance power drivers. Also included are protective features such as soft-start and under-voltage lockout, digital current limiting, double pulse inhibit, a data latch for single pulse metering, adjustable deadtime, and provision for symmetry correction inputs. For ease of interface, all digital control ports are TTL and B-series CMOS compatible. Active LOW logic design allows wired-OR connections for maximum flexibility. This versatile device can be used to implement single-ended or push-pull switching regulators of either polarity, both transformerless and transformer coupled. The UC1526 is characterized for operation over the full military temperature range of -55°C to +125°C. The UC2526 is characterized for operation from -25°C to +85°C, and the UC3526 is characterized for operation from 0° to +70°C. View datasheet View product folder
