UC2842N - TI

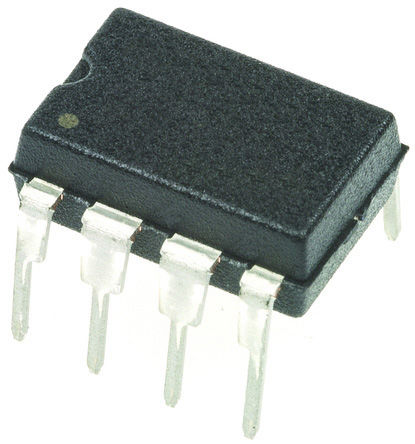

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC2842N
Производитель

TI
Чип воркер Часть №

CW1046633
Категория

Чип стабилизации напряжения
Упаковка

PDIP-8
Описание

TEXAS INSTRUMENTS UC2842N PWM Controller, 12V-25V supply, 500kHz, 13.5V/1A out, DIP-8
даташит

Datasheet

Способ оплаты и доставка

UC2842N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC2842N Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UC2842N
Производитель	TI
Чип воркер Часть №	CW1046633
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	500 kHz
Напряжение Питания (DC)	12.0V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0 V
Выходное Напряжение	13.5 V
Выходной Ток	1 A
Ток Питания	25 mA
Количество Стежков	8 Position
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	100 %
Максимальный рабочий цикл	97 %
Время падения	50 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	25 V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR

UC2842N Описание продукта

DESCRIPTION
The UC1842/3/4/5 family of control ICs provides the necessary features to implement off-line or DC to DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched
operation, a PWM comparator which also provides current limit control, and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N Channel MOSFETs, is low in the off state.
FEATURES
• Optimized For Off-line And DC To DC Converters
• Low Start Up Current (<1mA)
• Automatic Feed Forward Compensation
• Pulse-by-pulse Current Limiting
• Enhanced Load Response Characteristics
• Under-voltage Lockout With Hysteresis
• Double Pulse Suppression
• High Current Totem Pole Output
• Internally Trimmed Bandgap Reference
• 500khz Operation
• Low ROError Amp
