TXB0104DG4 - TI

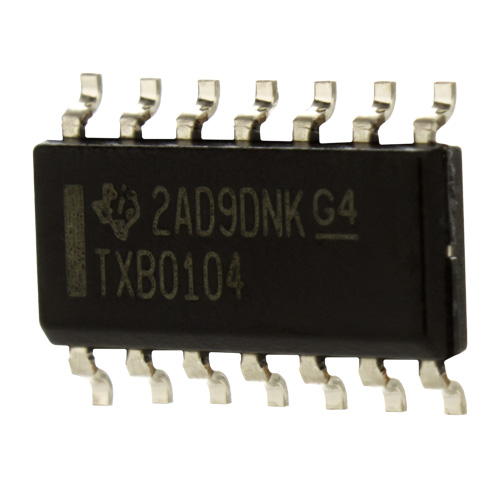

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TXB0104DG4
Производитель

TI
Чип воркер Часть №

CW73084333
Категория

Преобразователь напряжения и электроуровня
Упаковка

SOIC-14
Описание

4Bit Bidirectional Voltage-Level Shifter with Auto Direction Sensing and +/-15kV ESD Protect 14-SOIC -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

TXB0104DG4 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TXB0104DG4 Преобразователь напряжения и электроуровня характеристики

Атрибут	Значение атрибута

Часть №	TXB0104DG4
Производитель	TI
Чип воркер Часть №	CW73084333
Категория	Преобразователь напряжения и электроуровня
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	1.20V ~ 5.50V
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Битов	4 Bit
Скорость Передачи Данных	100 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.2 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TXB0104DG4 Описание продукта

DESCRIPTION/ORDERING INFORMATION
This 4-bit noninverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V, and 5-V voltage nodes. VCCA should not exceed VCCB.
FEATURES
• 1.2 V to 3.6 V on A Port and 1.65 V to 5.5 V on B Port (VCCA ≤ VCCB)
• VCC Isolation Feature – If Either VCC Input Is at GND, All Outputs Are in the High-Impedance State
• OE Input Circuit Referenced to VCCA
• Low Power Consumption, 5-mA Max ICC
• Ioff Supports Partial-Power-Down Mode Operation
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– A Port
– 2500-V Human-Body Model (A114-B)
– 1500-V Charged-Device Model (C101)
– B Port
– ±15-kV Human-Body Model (A114-B)
– 1500-V Charged-Device Model (C101)
