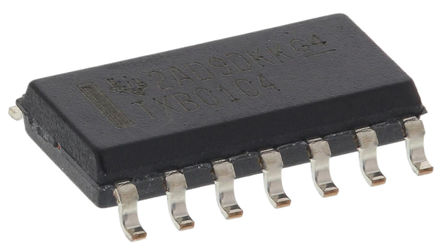

TXB0104D - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TXB0104D
Производитель

TI
Чип воркер Часть №

CW5990136
Категория

Преобразователь напряжения и электроуровня
Упаковка

SOIC-14
Описание

TEXAS INSTRUMENTS TXB0104D Voltage Level Translator, Bidirectional, 4Input, 0.02mA, 4ns, 100Mbps, 1.2V to 3.6V, SOIC-14
даташит

Datasheet

Способ оплаты и доставка

TXB0104D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TXB0104D Преобразователь напряжения и электроуровня характеристики

Атрибут	Значение атрибута

Часть №	TXB0104D
Производитель	TI
Чип воркер Часть №	CW5990136
Категория	Преобразователь напряжения и электроуровня
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	1.20V ~ 5.50V
Выходной Ток	20 µA
Ток Питания	5.00 µA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Количество Битов	4 Bit
Скорость Передачи Данных	100 Mbps
Время Нарастания	700 ps
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.2 V
	Развернуть все
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TXB0104D Описание продукта

The TXB0104D is a 4-bit non-inverting Translator IC uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 to 3.6V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.2, 1.5, 1.8, 2.5, 3.3 and 5V voltage nodes. VCCA should not exceed VCCB. When the output-enable (OE) input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor, the minimum value of the resistor is determined by the current-sourcing capability of the driver. It is designed so that the OE input circuit is supplied by VCCA.
1.2 to 3.6V on A Port and 1.65 to 5.5V on B Port (VCCA
VCC Isolation Feature - If Either VCC Input Is at GND, All Outputs Are in the High-impedance State
OE Input Circuit Referenced to VCCA
Low-power Consumption, 5µA Maximum ICC
Ioff Supports Partial-power-down Mode Operation
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
