TVP5147M1PFP - TI

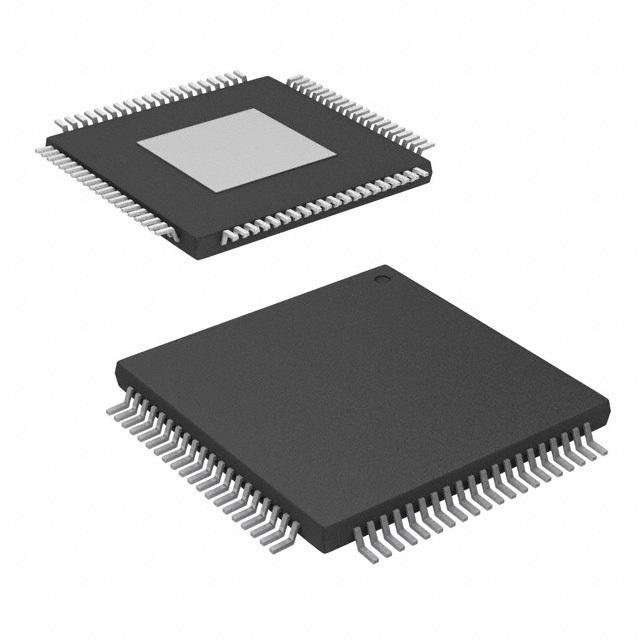

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TVP5147M1PFP
Производитель

TI
Чип воркер Часть №

CW25363837
Категория

Кодек
Упаковка

TQFP-80
Описание

Video Decoder 2ADC 11Bit 80Pin HTQFP EP Tray
даташит

Datasheet

Способ оплаты и доставка

TVP5147M1PFP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TVP5147M1PFP Кодек характеристики

Атрибут	Значение атрибута

Часть №	TVP5147M1PFP
Производитель	TI
Чип воркер Часть №	CW25363837
Категория	Кодек
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	TQFP-80
Напряжение Питания (DC)	3.00V (min)
Ток Питания	39.0 mA
Количество Каналов	2 Channel
Количество Стежков	80 Position
Количество Битов	10 Bit
Рассеяние Мощности	490 mW
Частота Выборки	30.0 MHz
Количество АЦП	2 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	490 mW
Количество входных каналов	2 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	12 mm
Ширина	12 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TVP5147M1PFP Описание продукта

The TVP5147M1PFP is a high-quality, single-chip Digital Video Decoder that digitizes and decodes all popular baseband analog video formats into digital component video. The TVP5147M1 decoder supports the analog-to-digital conversion of component YPbPr signals, as well as the A/D conversion and decoding of NTSC, PAL and SECAM composite and S-video into component YCbCr. This decoder includes two 11-bit 30MSPS analog-to-digital converters (ADCs). Preceding each ADC in the device, the corresponding analog channel contains an analog circuit that clamps the input to a reference voltage and applies a programmable gain and offset. A total of ten video input terminals can be configured to a combination of YPbPr, CVBS or S-video video inputs.
Robust sync detection for weak and noisy signals as well as VCR trick modes
Y/C separation by 2-D, 5-line, adaptive comb or chroma trap filter
Two 11-bit, 30MSPS ADC with analog preprocessors
Clock/timing processor and power-down control
Software-controlled power-saving standby mode
Output formatter
I²C host port interface
VBI data processor
Macrovision copy protection detection circuit (Type 1, 2, 3 and separate colour stripe detection)
3.3V Tolerant digital I/O ports
Two 30MSPS 11-bit A/D channels with video encoder synchronization programmable gain control
Supports NTSC (J, M, 4.43), PAL (B, D, G, H, I, M, N, Nc, 60) and SECAM (B, D, G, K, K1, L)
Supports CVBS and S-video
Supports analog component YPbPr video format with embedded sync
Ten analog video input terminals for multisource connection
Supports analog video output
User-programmable video output formats
HSYNC/VSYNC outputs with programmable position, polarity, width and field ID (FID) output
Composite and S-video processing
Certified Macrovision™ copy protection detection

Развернуть все
