TSX561ILT - ST Microelectronics

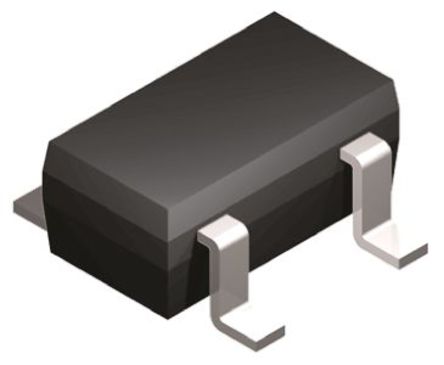

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TSX561ILT
Производитель

ST Microelectronics
Чип воркер Часть №

CW16056000
Категория

Операционный усилитель
Упаковка

SOT-23-5
Описание

STMICROELECTRONICS TSX561ILT Operational Amplifier, Single, 1 Amplifier, 850kHz, 1.1V/µs, 3V to 16V, SOT-23, 5Pins
даташит

Datasheet

Способ оплаты и доставка

TSX561ILT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TSX561ILT Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	TSX561ILT
Производитель	ST Microelectronics
Чип воркер Часть №	CW16056000
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Выходной Ток	90 mA
Ток Питания	250 µA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ширина Ленты	850 kHz
Скорость Нарастания	1.10 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	900 kHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	0.85 MHz
Минимальный диапазон CMRR	50 dB
Напряжение питания	3V ~ 16V
	Развернуть все
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TSX561ILT Описание продукта

The TSX56x, TSX56xA series of operational amplifiers benefit from STMicroelectronics® 16 V CMOS technology to offer state-of-the-art accuracy and performance in the smallest industrial packages. The TSX56x, TSX56xA have pinouts compatible with industrial standards and offer an outstanding speed/power consumption ratio, 900 kHz gain bandwidth product while consuming only 250 µA at 16 V. Such features make the TSX56x, TSX56xA ideal for sensor interfaces and industrial signal conditioning. The wide temperature range and high ESD tolerance ease use in harsh automotive applications.
**Key Features**
Low power consumption: 235 µA typ. at 5 V
Supply voltage: 3 V to 16 V
Gain bandwidth product: 900 kHz typ.
Low offset voltage
“A” version: 600 µV max.
Standard version: 1 mV max.
Low input bias current: 1 pA typ.
High tolerance to ESD: 4 kV
Wide temperature range: -40 to 125 °C
Automotive qualification
Tiny packages available: SOT23-5, DFN8 2 mm x 2 mm, MiniSO8, QFN16 3 mm x 3 mm, and TSSOP14
