TPS8268120SIPR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS8268120SIPR
Производитель

TI
Чип воркер Часть №

CW36626733
Категория

Преобразователь DC/DC
Упаковка

VBGA-9
Описание

Conv DC-DC 2.5V to 5.5V Step Down Single-Out 1.2V 1.6A 9Pin uSIP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS8268120SIPR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS8268120SIPR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS8268120SIPR
Производитель	TI
Чип воркер Часть №	CW36626733
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	9 Pin
Корпус/Пакет	VBGA-9
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2 V
Выходной Ток	1.6 A
Ток Покоя	7.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	5.5 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1.6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	2.39 mm
Ширина	2.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TPS8268120SIPR Описание продукта

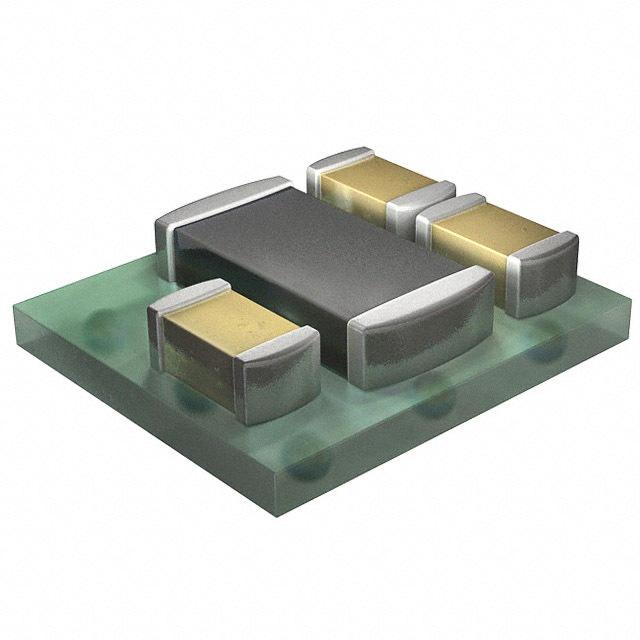

The TPS8268x device is a complete DC/DC step-down power supply optimized for small solution size. Included in the package are the switching regulator, inductor and input/output capacitors. Integration of all passive components enables a tiny solution size of only 6.7mm2.
The TPS8268x is based on a high-frequency synchronous step-down dc-dc converter optimized for battery-powered portable applications in which high load currents in a very small solution size and height are required. The TPS8268x is optimized for high efficiency and low output voltage ripple and supports up to 1600-mA load current. With an input voltage range of 2.5-V to 5.5-V, the device supports applications powered by Li-Ion batteries as well as 5-V and 3.3-V rails.
The TPS8268x operates at a 5.5-MHz switching frequency with spread spectrum capability. For noise-sensitive applications, this provides a lower noise regulated output, as well as low noise at the input. The device supports a fixed output voltage, requiring no external feedback network.
These features, combined with high PSRR and AC load regulation performance, make this device suitable to replace a linear regulator to obtain better power conversion efficiency with the same size.
The TPS8268x is packaged in a compact (2.3mm × 2.9mm) and low profile BGA package suitable for automated assembly by standard surface mount equipment.
