TPS78233DDCT - TI

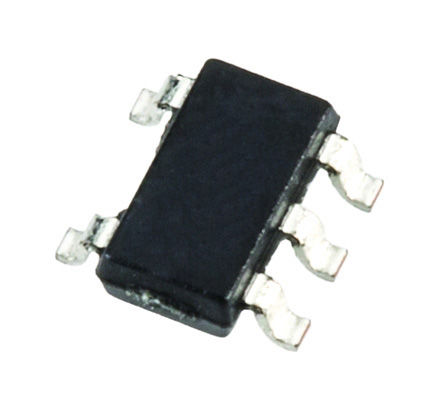

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS78233DDCT
Производитель

TI
Чип воркер Часть №

CW355096
Категория

Чип стабилизации напряжения
Упаковка

TSOT-23-5
Описание

TEXAS INSTRUMENTS TPS78233DDCT Fixed LDO Voltage Regulator, 2.2V to 5.5V, 130mV Dropout, 3.3Vout, 150mAout, TSOT-23-5
даташит

Datasheet

Способ оплаты и доставка

TPS78233DDCT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS78233DDCT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS78233DDCT
Производитель	TI
Чип воркер Часть №	CW355096
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Номинальная Мощность	0.5 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	150 mA
Ток Питания	1.3µA ~ 8µA
Количество Стежков	5 Position
Рассеяние Мощности	500 mW
Ток Покоя	0.0005 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	130 mV
Количество Регулируемых Выходов	1 Output
Входной Ток Смещения	100 µA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
точность	±1 %
Количество выходных каналов	1 Channel
Напряжение питания (мин)	2.2 V
Входное напряжение	≤5.5 V
	Развернуть все
Длина	2.9 mm
Ширина	1.6 mm
Высота	0.87 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS78233DDCT Описание продукта

The TPS78233DDCT is a 150mA Ultralow Quiescent Current Low-dropout Line Regulator designed specifically for battery-powered applications where ultra-low quiescent current is a critical parameter. The TPS782 with ultra-low IQ (500nA) is ideal for microprocessors, microcontrollers and other battery-powered applications. The ultra-low power allows designers to customize power consumption for specific applications. The TPS782 LDO is designed to be compatible with the MSP430 and other similar products. The enable pin (EN) is compatible with standard CMOS logic. The TPS782 series also features thermal shutdown and current limit to protect the device during fault conditions.
Low IQ (500nA)
150mA Low-dropout regulator
Low-dropout at 25°C (130mV at 150mA)
Low-dropout at 85°C (175mV at 150mA)
3% Accuracy over load, line and temperature
Stable with a 1.0µF ceramic capacitor
Thermal shutdown and over-current protection
CMOS logic level-compatible enable pin
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
