TPS76801QPWPRQ1 - TI

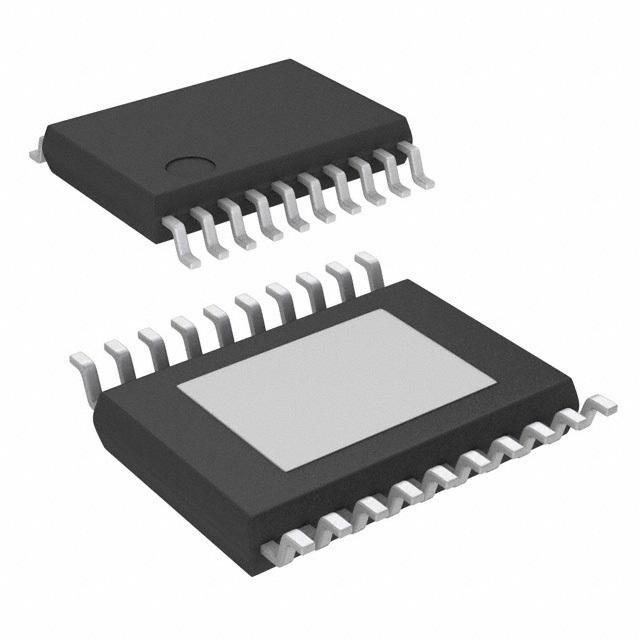

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS76801QPWPRQ1
Производитель

TI
Чип воркер Часть №

CW16335667
Категория

Чип стабилизации напряжения
Упаковка

HTSSOP-20
Описание

TEXAS INSTRUMENTS TPS76801QPWPRQ1 LDO Voltage Regulator, Adjustable, 2.7V to 10V in, 230mV drop, 1.2V to 5.5V/1A out, HTSSOP-20
даташит

Datasheet

Способ оплаты и доставка

TPS76801QPWPRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS76801QPWPRQ1 Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS76801QPWPRQ1
Производитель	TI
Чип воркер Часть №	CW16335667
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	1 A
Ток Питания	125 µA
Количество Стежков	20 Position
Ток Покоя	85.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	230 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	10 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	2.7V ~ 10V
	Развернуть все
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS76801QPWPRQ1 Описание продукта

The TPS76801QPWPRQ1 is a low-dropout Voltage Regulator designed to have a fast transient response and be stable with 10µF low ESR capacitors. Because the PMOS device behaves as a low-value resistor, the dropout voltage is very low and is directly proportional to the output current. Additionally, since the PMOS pass element is a voltage-driven device, the quiescent current is very low and independent of output loading. These two key specifications yield a significant improvement in operating life for battery-powered systems. This LDO also features a sleep mode, applying a TTL high signal to EN/ (enable) shuts down the regulator, reducing the quiescent current to less than 1µA at TJ = 25°C. Power good (PG) is an active high output, which can be used to implement a power-ON reset or a low-battery indicator.
Thermal shutdown protection
Ultralow 85µA typical quiescent current
Green product and no Sb/Br
