TPS73150DBVT - TI

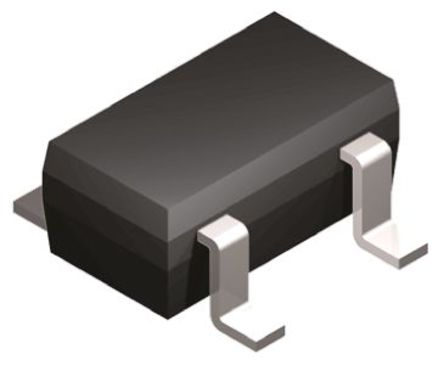

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS73150DBVT
Производитель

TI
Чип воркер Часть №

CW4376129
Категория

Чип стабилизации напряжения
Упаковка

SOT-23-5
Описание

TEXAS INSTRUMENTS TPS73150DBVT Fixed LDO Voltage Regulator, 1.7V to 5.5V, 30mV Dropout, 5Vout, 150mAout, SOT-23-5
даташит

Datasheet

Способ оплаты и доставка

TPS73150DBVT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS73150DBVT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS73150DBVT
Производитель	TI
Чип воркер Часть №	CW4376129
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Номинальная Мощность	0.58 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	5 V
Выходной Ток	150 mA
Ток Питания	550µA ~ 750µA
Количество Стежков	5 Position
Рассеяние Мощности	0.56 W
Ток Покоя	400 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	30 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.7 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	150 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	560 mW
точность	±0.5 %
Напряжение питания (мин)	1.7 V
Входное напряжение	≤5.5 V
	Развернуть все
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS73150DBVT Описание продукта

The TPS73150DBVT is a 5V fixed output low-dropout (LDO) Linear Regulator with reverse current protection uses a new topology, an NMOS pass element in a voltage-follower configuration. This topology is stable using output capacitors with low equivalent series resistance (ESR) and even allows operation without a capacitor. The device also provides high reverse blockage (low reverse current) and ground pin current that is nearly constant over all values of output current. The device uses an advanced BiCMOS process to yield high precision while delivering very low-dropout (LDO) voltages and low ground pin current. Current consumption, when not enabled, is less than 1µA and ideal for portable applications. The extremely low output noise is ideal for powering VCOs. These devices are protected by thermal shutdown and fold-back current limit.
Stable with or without capacitors of all types
Excellent load transient response-with or without optional output capacitor
New NMOS topology provides low reverse leakage current
30µVrms Low noise (10kHz to 100kHz)
0.5% Initial accuracy
1% Overall accuracy over line, load and temperature
<1µA Quiescent current (IQ) in shutdown mode
Thermal shutdown and specified minimum and maximum current limit protection
Green product and no Sb/Br
