TPS72118DBVT - TI

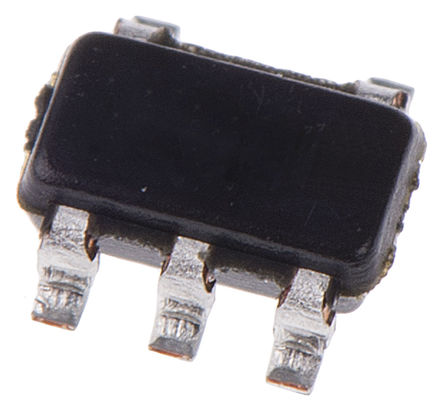

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS72118DBVT
Производитель

TI
Чип воркер Часть №

CW9905769
Категория

Чип стабилизации напряжения
Упаковка

SOT-23-5
Описание

Single Channel LDO Single Output LDO, 150mA, Fixed(1.8V), Low Input Voltage Requirement, Low Quiescent Current LDO Regulator Pos 1.8V 0.15A 5Pin SOT-23 T/R
даташит

Datasheet

Способ оплаты и доставка

TPS72118DBVT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS72118DBVT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS72118DBVT
Производитель	TI
Чип воркер Часть №	CW9905769
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.50V (max)
Номинальная Мощность	0.555 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	1.8 V
Выходной Ток	150 mA
Ток Питания	120µA ~ 850µA
Количество Стежков	5 Position
Рассеяние Мощности	0.555 W
Ток Покоя	0.085 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	150 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	555 mW
точность	3 %
Входное напряжение	≤5.5 V
	Развернуть все
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS72118DBVT Описание продукта

This LDO TPS72118DBVT linear regulator from Texas Instruments is used to manipulate the voltage level of your circuit. It has an overall accuracy of ±3 %. Its typical dropout voltage at current is 0.15@150mA V. This device has a maximum power dissipation of 555 mW. This voltage regulation device"s single output can produce a current up to 0.15 A. Using the part will provide the power your application needs by requiring a voltage only of 1.8 V and not exceeding a voltage of 5.5 V. With a fixed output that has a voltage of 1.8 V, this is power management at its best. Users like the load regulation of 0.5mV(Typ) and line regulation of 0.09%/V. Its maximum power dissipation is 555 mW. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This voltage regulation device has an operating temperature range of -40 °C to 125 °C. Its polarity is positive.
