TPS71518DCKR - TI

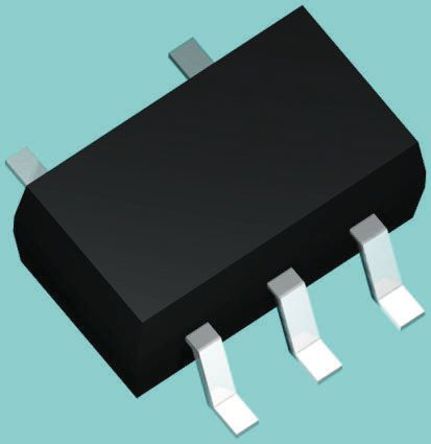

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS71518DCKR
Производитель

TI
Чип воркер Часть №

CW9058563
Категория

Чип стабилизации напряжения
Упаковка

SC-70-5
Описание

Single Channel LDO Single Output LDO, 50mA, Fixed(1.8V), High Input Voltage, Low Quiescent Current LDO Regulator Pos 1.8V 0.05A 5Pin SC-70 T/R
даташит

Datasheet

Способ оплаты и доставка

TPS71518DCKR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS71518DCKR Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS71518DCKR
Производитель	TI
Чип воркер Часть №	CW9058563
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Номинальная Мощность	0.32 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	24.0V (max)
Выходное Напряжение	1.8 V
Выходной Ток	50 mA
Количество Стежков	5 Position
Рассеяние Мощности	0.32 W
Ток Покоя	0.0032 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	415 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	24 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	50 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
точность	4 %
Входное напряжение	2.5V ~ 24V
	Развернуть все
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS71518DCKR Описание продукта

FEATURES
• 24-V Maximum Input Voltage
• Low 3.2-µA Quiescent Current at 50 mA
• Stable With Any Capacitor (≥ 0.47 µF)
• 50-mA Low-Dropout Regulator
• Available in 1.8 V, 1.9 V, 2.3 V, 2.5 V, 3.0 V, 3.3 V, 3.45 V, 5.0 V, and Adjustable (1.2 V to 15 V)
• Designed to Support MSP430 Families:
– 1.9-V version ensured to be higher than minimum VIN of 1.8 V
– 2.3-V version ensured to meet 2.2-V minimum VIN for FLASH on MSP430F2xx
– 3.45-V version ensured to be lower than maximum VIN of 3.6 V
– Wide variety of fixed output voltage options to match VIN to the minimum required for desired MSP430 speed
• Minimum/Maximum Specified Current Limit
• 5-Pin SC70/SOT-323 (DCK) Package
• –40°C to +125°C Specified Junction Temperature Range
• For 80-mA Rated Current and Higher Power Package, see TPS715Axx
APPLICATIONS
• Ultra-Low Power Microcontrollers
• Cellular/Cordless Handsets
• Portable/Battery-Powered Equipment
