TPS650250RHBT - TI

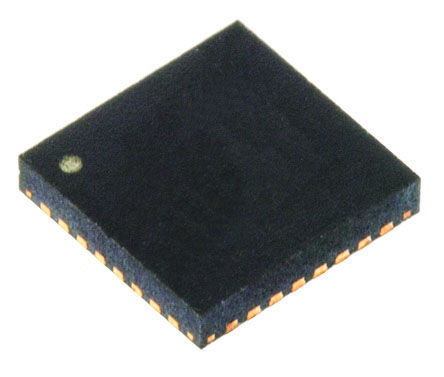

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS650250RHBT
Производитель

TI
Чип воркер Часть №

CW17331333
Категория

Чип управления батареи
Упаковка

VQFN-32
Описание

Li-Ion Powered System 2.5V to 6V 32Pin VQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS650250RHBT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS650250RHBT Чип управления батареи характеристики

Атрибут	Значение атрибута

Часть №	TPS650250RHBT
Производитель	TI
Чип воркер Часть №	CW17331333
Категория	Чип управления батареи
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VQFN-32
Частота	2.25 MHz
Напряжение Питания (DC)	28.0 V, 6.00 V
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	1.8V ~ 3.3V
Количество Стежков	32 Position
Рассеяние Мощности	2.85 W
Количество Регулируемых Выходов	6 Output
Частота Переключения	2250 kHz
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	1.5 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	1 V
Выходной ток (Макс)	800 mA
Выходной ток (мин)	800 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2850 mW
Напряжение питания	6 V
	Развернуть все
Длина	5.15 mm
Ширина	5.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS650250RHBT Описание продукта

DESCRIPTION
The TPS650250 is an integrated Power Management IC for applications powered by one Li-Ion or Li-Polymer cell, which require multiple power rails. The TPS650250 provides three highly efficient,
step-down converters targeted at providing the core voltage, peripheral, I/O and memory rails in a
processor based system. All three step-down converters enter a low power mode at light load for
maximum efficiency across the widest possible range of load currents. The converters can be forced into fixed frequency PWM mode by pulling the MODE pin high.
FEATURES
• 1.6A, 97% Efficient Step-Down Converter for System Voltage (VDCDC1)
– 3.3V or 2.8V or Adjustable
• 0.8A, up to 95% Efficient Step-Down Converter for Memory Voltage (VDCDC2)
– 1.8V or 2.5V or Adjustable
• 0.8A, 90% Efficient Step-Down Converter for Processor Core (VDCDC3)
• adjustable output voltage on VDCDC3
• 30mA LDO for Vdd_alive
• 2 × 200mA General Purpose LDOs (LDO1 and LDO2)
• Dynamic Voltage Management for Processor Core
• LDO1 and LDO2 Voltage Externally Adjustable
• Separate Enable Pins for Inductive Converters
• 2.25MHz Switching Frequency
• 85µA Quiescent Current
• Thermal Shutdown Protection
APPLICATIONS
• Cellular/Smart Phone
• GPS
• Digital Still Camera
• Split Supply DSP and µP Solutions
• Samsung ARM-Based Processors, etc.
