TPS63031DSKT - TI

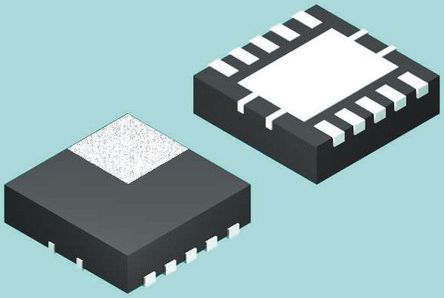

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS63031DSKT
Производитель

TI
Чип воркер Часть №

CW3705244
Категория

Чип стабилизации напряжения
Упаковка

WFDFN-10
Описание

Buck-Boost Regulator High Efficient Single Inductor Buck-Boost Converter with 1A Switches Conv DC-DC 1.8V to 5.5V Non-Inv/Inv/Step Up/Step Down Single-Out 3.3V 0.8A 10Pin WSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS63031DSKT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS63031DSKT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS63031DSKT
Производитель	TI
Чип воркер Часть №	CW3705244
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Частота	2.4 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Количество Каналов	1 Channel
Количество Стежков	10 Position
Ток Покоя	25.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.4 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (Макс)	3.333 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	800 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8 V
Входное напряжение	1.8V ~ 5.5V
	Развернуть все
Длина	2.5 mm
Ширина	2.5 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS63031DSKT Описание продукта

The TPS63031DSKT is a High Efficient Single Inductor Buck-boost Converter with 1A switches that provide a power supply solution for products powered by either a two-cell or three-cell alkaline, NiCd or NiMH battery or a one-cell Li-ion or Li-polymer battery. The buck-boost converter is based on a fixed frequency, pulse width modulation (PWM) controller using synchronous rectification to obtain maximum efficiency. At low load currents, the converter enters power-save mode to maintain high efficiency over a wide load current range. The power-save mode can be disabled, forcing the converter to operate at a fixed switching frequency. The maximum average current in the switches is limited to a typical value of 1000mA. The output voltage is programmable using an external resistor divider or is fixed internally on the chip. The converter can be disabled to minimize battery drain. During shutdown, the load is disconnected from the battery.
Up to 96% efficiency
800mA Output current at 3.3V in step down mode (VIN = 3.6 to 5.5V)
Up to 500mA output current at 3.3V in boost mode (VIN >2.4V)
Automatic transition between step down and boost mode
Less than 50µA device quiescent current
Power save mode for improved efficiency at low output power
Forced fixed frequency operation and synchronization possible
Load disconnect during shutdown
Over-temperature protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
