TPS62237DRYT - TI

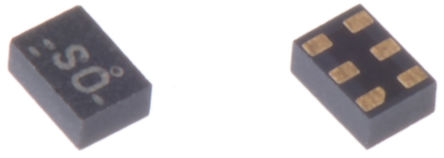

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS62237DRYT
Производитель

TI
Чип воркер Часть №

CW36415837
Категория

Чип стабилизации напряжения
Упаковка

UFDFN-6
Описание

Step-Down Regulator 2MHz, 500mA Step-Down Converter in 1 x 1.5mm SON Package Conv DC-DC 2.05V to 6V Step Down Single-Out 3.3V 0.5A 6Pin USON T/R
даташит

Datasheet

Способ оплаты и доставка

TPS62237DRYT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS62237DRYT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS62237DRYT
Производитель	TI
Чип воркер Часть №	CW36415837
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	UFDFN-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	500 mA
Количество Стежков	6 Position
Ток Покоя	22.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Buck
Ток Переключения	0.85 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.05 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.05 V
Входное напряжение	2.05V ~ 6V
	Развернуть все
Длина	1.5 mm
Ширина	1.05 mm
Высота	0.55 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS62237DRYT Описание продукта

The TPS62237DRYT is a synchronous Step-down DC-to-DC Converter supports up to 500mA output current and allows the use of tiny chip inductors and capacitors. With a wide input voltage range of 2.05 to 6V, the device supports applications powered by li-ion batteries with extended voltage range. The minimum input voltage of 2.05V allows as well the operation from Li-primary or two alkaline batteries. Different fixed output voltage versions are available from 1 to 3.3V. The TPS6223x series features switch frequency up to 3.8MHz. At medium to heavy loads, the converter operates in pulse width modulation (PWM) mode and automatically enters power-save mode operation at light load currents to maintain high efficiency over the entire load current range. Because of its excellent power supply rejection ratio (PSRR) and AC load regulation performance, the device is also suitable to replace linear regulators to obtain better power conversion efficiency.
Up to 94% efficiency
Excellent AC and transient load regulation
Optimized power-save mode for low output ripple voltage
Forced PWM mode operation
Soft-start with typical 100µs start-up time
100% Duty cycle for lowest dropout
Green product and no Sb/Br
