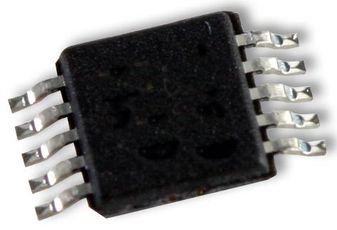

TPS62046DGQ - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS62046DGQ
Производитель

TI
Чип воркер Часть №

CW28802592
Категория

Чип стабилизации напряжения
Упаковка

PowerPad-MSOP-10
Описание

Step-Down Regulator 3.3V Output, 1.2A, 95% Efficient Step-Down Converter, 18uA, MSOP-10, QFN-10 Conv DC-DC 2.5V to 6V Step Down Single-Out 3.3V 1.2A 10Pin HVSSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS62046DGQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS62046DGQ Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS62046DGQ
Производитель	TI
Чип воркер Часть №	CW28802592
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Частота	1.5 MHz
Напряжение Питания (DC)	6.00V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	1.2 A
Количество Стежков	10 Position
Ток Покоя	18.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.5 MHz
Топология	Buck
Ток Переключения	1.85 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1.2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	3 %
Напряжение питания	2.5 V
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 6V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS62046DGQ Описание продукта

The TPS62046DGQ is a Step-down Converter operates at a fixed switching frequency of 1.25MHz and enters the power save mode operation at light load currents to maintain high efficiency over the entire load current range. For low noise applications, the device can be forced into fixed frequency PWM mode by pulling the MODE pin high. The TPS6204x supports up to 1.2A load current. It is optimized for battery powered portable applications. It is ideal for portable applications powered by a single Li-ion battery cell or by 3-cell NiMH/NiCd batteries. During PWM operation the converter uses a unique fast response voltage mode controller scheme with input voltage feed-forward to achieve good line and load regulation, allowing the use of small ceramic input and output capacitors. At the beginning of each clock cycle initiated by the clock signal (S) the P-channel MOSFET switch turns on and the inductor current ramps up until the comparator trips and the control logic turns off the switch.
Up to 95% conversion efficiency
Adjustable and fixed output voltage
Power save mode operation at light load currents
Internal soft-start
Dynamic output voltage positioning
Thermal shutdown
Short-circuit protection
100% Duty cycle for lowest dropout
18µA Typical quiescent current
Green product and no Sb/Br
