TPS62040DGQ - TI

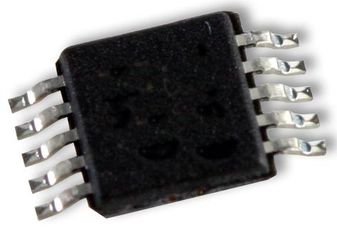

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS62040DGQ
Производитель

TI
Чип воркер Часть №

CW7390887
Категория

Преобразователь DC/DC
Упаковка

PowerPad-MSOP-10
Описание

Step-Down Regulator Adjustable, 1.2A, 95% Efficient Step-Down Converter, 18uA, MSOP-10 Conv DC-DC 2.5V to 6V Step Down Single-Out 0.7V to 6V 1.2A 10Pin HVSSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS62040DGQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS62040DGQ Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS62040DGQ
Производитель	TI
Чип воркер Часть №	CW7390887
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Частота	1.25 MHz
Напряжение Питания (DC)	6.00 V
Номинальная Мощность	1.67 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.7V ~ 6V
Выходной Ток	1.2 A
Количество Каналов	1 Channel
Количество Стежков	10 Position
Ток Покоя	18.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.5 MHz
Топология	Buck
Ток Переключения	1.85 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	700 mV
Выходной ток (Макс)	1.2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	3 %
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 6V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS62040DGQ Описание продукта

The TPS62040DGQ is a high efficiency synchronous step-down DC-to-DC Converter optimized for portable applications powered by a single Li-ion battery cell or by 3-cell NiMH/NiCd batteries. With an output voltage range from 6V down to 0.7V, the device support low voltage DSPs and processors in PDAs, pocket PCs, as well as notebooks and subnotebook computers. The TPS6204x operates at a fixed switching frequency of 1.25MHz and enters the power save mode operation at light load current to maintain high efficiency over the entire load current range. For low noise applications, the device can be forced into fixed frequency PWM mode by pulling the MODE pin high. The TPS6204x supports up to 1.2A load current.
Adjustable and fixed output voltage
Power save mode operation at light load currents
100% Duty cycle for lowest dropout
Internal soft-start
Dynamic output voltage positioning
Thermal shutdown
Short-circuit protection
Up to 95% conversion efficiency
18µA Typical quiescent current
Green product and no Sb/Br
