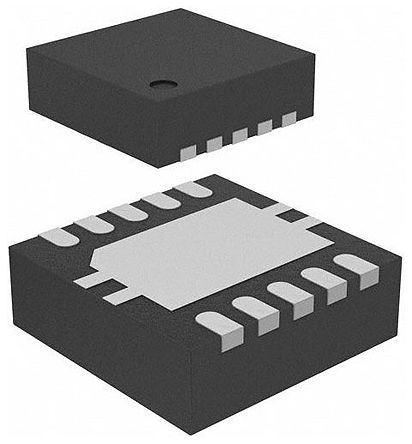

TPS61232DRCT - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS61232DRCT
Производитель

TI
Чип воркер Часть №

CW40416663
Категория

Чип стабилизации напряжения
Упаковка

VFDFN-10
Описание

Conv DC-DC 2.3V to 5.5V Step Up Single-Out 2.5V to 5.5V 10Pin VSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS61232DRCT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS61232DRCT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS61232DRCT
Производитель	TI
Чип воркер Часть №	CW40416663
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VFDFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	2.1 A
Количество Стежков	10 Position
Ток Покоя	35.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Boost
Ток Переключения	5 A
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	2.1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.3 V
Входное напряжение	5.5 V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS61232DRCT Описание продукта

The TPS61232DRCT is a High Efficiency Synchronous Step-up Converter with 5A switch optimized for products powered by a one-cell Li-ion battery or a regulated power rail of 3.3V. The device is based on a quasi-constant on-time valley current mode control scheme. The typical operating frequency is 2MHz, which allows the use of small inductors and capacitors to achieve a small solution size. The TPS61232 provides a fixed output voltage of 5V. During light loads, it automatically enters power save mode for maximum efficiency at lowest quiescent currents. In shutdown, the load is completely disconnected from the input and the input current consumption is reduced to 1.5µA typical. The device integrates a precise low power EN comparator. The EN threshold as well as the hysteresis of the enable comparator are adjustable with external resistors and support application specific system power up and down requirements.
Up to 96% efficiency synchronous boost converter
3.3 to 5V Power conversion with 2.1A output current
Input supply voltage supervisor with adjustable threshold/hysteresis
Power save mode for light load efficiency
Load disconnect during shutdown
Output over voltage protection
Programmable soft-start
Power good output
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
