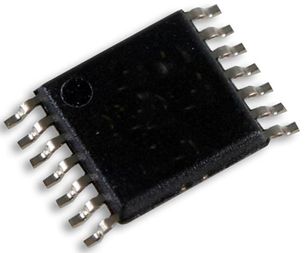

TPS61175QPWPRQ1 - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS61175QPWPRQ1
Производитель

TI
Чип воркер Часть №

CW19954160
Категория

Преобразователь DC/DC
Упаковка

HTSSOP-14
Описание

Conv DC-DC 2.9V to 18V Step Up Single-Out 2.9V to 38V Automotive 14Pin HTSSOP EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS61175QPWPRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS61175QPWPRQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS61175QPWPRQ1
Производитель	TI
Чип воркер Часть №	CW19954160
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.9V ~ 38V
Выходной Ток	3.8 A
Ток Покоя	3.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	200kHz ~ 2.2MHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.9 V
Выходное напряжение (Макс)	38 V
Выходное напряжение (мин)	2.9 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	18 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.2 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TPS61175QPWPRQ1 Описание продукта

Description
The TPS61175-Q1 is a monolithic switching regulator with integrated 3-A, 40-V power switch. It can be configured in several standard switching-regulator topologies, including boost, SEPIC and flyback. The device has a wide input voltage range to support application with input voltage from multi-cell batteries or regulated 5-V, 12-V power rails.
The TPS61175-Q1 regulates the output voltage with current mode PWM (pulse width modulation) control. The switching frequency of PWM is either set by an external resistor or an external clock signal. The user can program the switching frequency from 200-kHz to 2.2-MHz.
The device features a programmable soft-start function to limit inrush current during start-up, and has built-in other protection features, such as pulse by-pulse over current limit and thermal shutdown. The TPS61175-Q1 is available in 14-pin HTSSOP package with PowerPAD.
Features
• AEC-Q100 Qualified with the Following Results:
– Device Temperature Grade 1: -40°C to 125°C Junction Operating Temperature Range
• 2.9-V to 18-V Input Voltage Range
• 3A, 40V Internal Switch
• High Efficiency Power Conversion: Up to 93%
• Frequency Set by External Resistor: 200-kHz to 2.2-MHz
• Synchronous External Switching Frequency
• User Defined Soft Start into Full Load
• Skip-Switching Cycle for Output Regulation at Light Load
• 14-pin HTSSOP Package with PowerPAD™
Applications
• 5V to 12V, 24V power conversion
• Supports SEPIC, Flyback topology
• ADSL Modems
• TV Tuner

Развернуть все
