TPS61086DRCT - TI

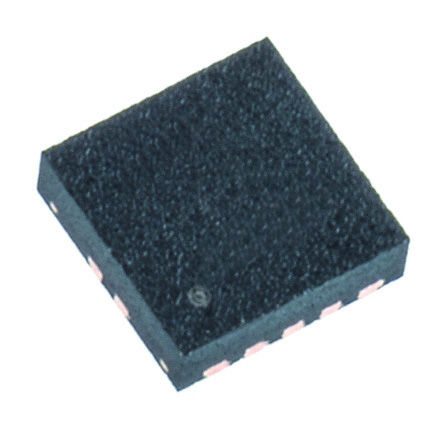

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS61086DRCT
Производитель

TI
Чип воркер Часть №

CW18952696
Категория

Преобразователь DC/DC
Упаковка

VSON-10
Описание

Step-Up Regulator 18.5V PFM/PWM High Efficiency Step-Up DC-DC Converter with 2A Switch Conv DC-DC 2.3V to 6V Step Up Single-Out 2.8V to 18.5V 2A 10Pin VSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS61086DRCT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS61086DRCT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS61086DRCT
Производитель	TI
Чип воркер Часть №	CW18952696
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Частота	1.2 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.8V ~ 18.5V
Выходной Ток	2 A
Количество Стежков	10 Position
Ток Покоя	70.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.2 MHz
Топология	Boost
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	18.5 V
Выходное напряжение (мин)	2.8 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3 V
Напряжение питания (мин)	2.3 V
Входное напряжение	2.3V ~ 6V
	Развернуть все
Длина	3.1 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS61086DRCT Описание продукта

The TPS61086DRCT is a high-frequency high-efficiency step-up DC-to-DC Converter with an integrated 2A/0.13R power switch capable of providing an output voltage up to 18.5V. The implemented boost converter is based on a fixed frequency of 1.2MHz, pulse-width-modulation (PWM) controller that allows the use of small external inductors and capacitors and provides fast transient response. At light-load, the device can operate in power save mode with pulse-frequency-modulation (PFM) to improve the efficiency while keeping a low-output voltage ripple. For very noise-sensitive applications, the device can be forced to PWM mode operation over the entire load range by pulling the MODE pin high. The external compensation allows optimizing the application for specific conditions. A capacitor connected to the soft-start pin minimizes inrush current at start-up.
Power save mode for improved efficiency at low-output power or forced PWM
Adjustable soft-start
Thermal shutdown
Undervoltage lockout
Green product and no Sb/Br
