TPS61085DGKT - TI

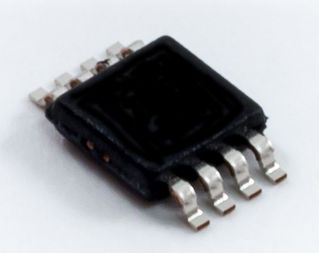

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS61085DGKT
Производитель

TI
Чип воркер Часть №

CW43571122
Категория

Преобразователь DC/DC
Упаковка

MSOP-8
Описание

Step-Up Regulator 18.5V, 2A, 650kHz / 1.2MHz Step-Up DC-DC Converter w/ Forced PWM Mode Conv DC-DC 2.3V to 6V Step Up Single-Out 2.8V to 18.5V 2A 8Pin VSSOP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS61085DGKT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS61085DGKT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS61085DGKT
Производитель	TI
Чип воркер Часть №	CW43571122
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	1.2 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.8V ~ 18.5V
Выходной Ток	2 A
Количество Стежков	8 Position
Ток Покоя	70.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.2 MHz
Топология	Boost
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	18.5 V
Выходное напряжение (мин)	2.8 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3 V
Входное напряжение	2.3V ~ 6V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.97 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS61085DGKT Описание продукта

The TPS61085DGKT is a 650kHz/1.2MHz Step-up DC-DC Converter with forced PWM mode and an integrated 2.0A, 0.13R power switch capable of providing an output voltage up to 18.5V. The selectable frequency of 650kHz or 1.2MHz allows the use of small external inductors and capacitors and provides fast transient response. The external compensation allows optimizing the application for specific conditions. A capacitor connected to the soft-start pin minimizes inrush current at start-up. This high frequency high efficiency boost converter"s novel topology using adaptive off-time provides superior load and line transient responses and operates also over a wider range of applications than conventional converters. The converter operates in continuous conduction mode (CCM) as soon as the input current increases above half the ripple current in the inductor, for lower load currents it switches into discontinuous conduction mode (DCM).
18.5V Boost converter with 2.0A switch current
650kHz/1.2MHz Selectable switching frequency
Adjustable soft-start
Thermal shutdown
Under-voltage lockout
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
