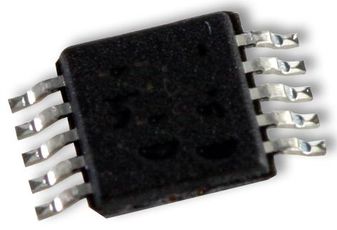

TPS57060QDGQRQ1 - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS57060QDGQRQ1
Производитель

TI
Чип воркер Часть №

CW38582917
Категория

Преобразователь DC/DC
Упаковка

PowerPad-MSOP-10
Описание

Conv DC-DC 3.5V to 60V Step Down Single-Out 0.8V to 60V 0.5A Automotive 10Pin HVSSOP EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS57060QDGQRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS57060QDGQRQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS57060QDGQRQ1
Производитель	TI
Чип воркер Часть №	CW38582917
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	500 mA
Ток Покоя	116 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Ток Переключения	0.94 A
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	58 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5 V
Входное напряжение	3.5V ~ 60V
	Развернуть все
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TPS57060QDGQRQ1 Описание продукта

The TPS57060-Q1 device is a 60-V 0.5-A step-down regulator with an integrated high-side MOSFET. Current-mode control provides simple external compensation and flexible component selection. A low-ripple pulse-skip mode reduces the no load, regulated output supply current to 116 μA. When the enable pin is in the low state, the shutdown current is reduced to 1.3 μA.
Undervoltage lockout is internally set at 2.5 V, but can be increased using the enable pin. The output voltage startup ramp is controlled by the slow start pin that can also be configured for sequencing and tracking. An open-drain power good signal indicates the output is within 92% to 109% of the nominal voltage.
A wide switching frequency range allows efficiency and external component size to be optimized. Frequency fold back and thermal shutdown protects the part during an overload condition.
The TPS57060-Q1 device is available in a 10-pin thermally enhanced MSOP-PowerPAD package (DGQ) and a VSON (DRC) package.
