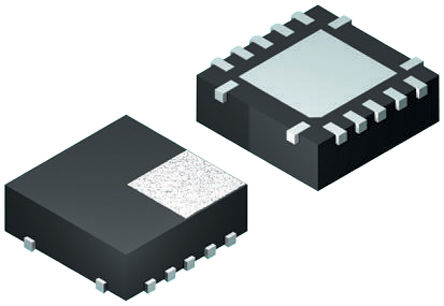

TPS54620RHLT - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54620RHLT
Производитель

TI
Чип воркер Часть №

CW3730103
Категория

Преобразователь DC/DC
Упаковка

QFN-14
Описание

Conv DC-DC 1.6V to 17V Step Down Single-Out 0.8V to 15V 6A 14Pin VQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54620RHLT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54620RHLT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54620RHLT
Производитель	TI
Чип воркер Часть №	CW3730103
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	QFN-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15V
Выходной Ток	6 A
Количество Стежков	14 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.6 MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 17V
	Развернуть все
Длина	3.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54620RHLT Описание продукта

The TPS54620RHLT is a synchronous Step-down Converter optimized for small designs through high efficiency and integrating the high-side and low-side MOSFETs. Further space savings are achieved through current-mode control, which reduces component count and by selecting a high switching frequency, reducing the inductor"s footprint. The output voltage startup ramp is controlled by the SS/TR pin which allows operation as either a stand-alone power supply or in tracking situations. Power sequencing is also possible by correctly configuring the enable and the open drain power good pins. Cycle-by-cycle current limiting on the high-side FET protects the device in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. There is also a low-side sinking current limit which turns off the low-side MOSFET to prevent excessive reverse current. Thermal shutdown disables the part when die temperature exceeds thermal shutdown temperature.
Synchronizes to external clock
Monotonic start-up into pre-biased outputs
Adjustable slow start/power sequencing
Power good output monitor for undervoltage and overvoltage
Adjustable input undervoltage lockout
Supported by SwitcherPro™ software tool
Integrated 26/19mR MOSFETs
0.8V ±1% Voltage reference over temperature
2µA Low shutdown quiescent current
Green product and no Sb/Br

Развернуть все
