TPS54620RGYT - TI

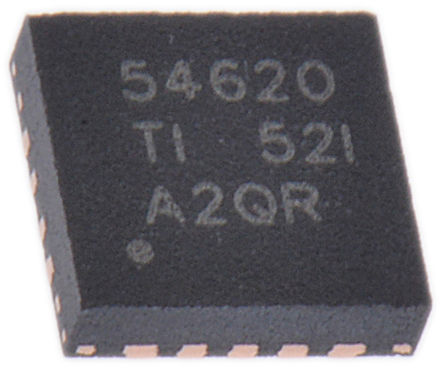

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54620RGYT
Производитель

TI
Чип воркер Часть №

CW116450
Категория

Преобразователь DC/DC
Упаковка

QFN-14
Описание

Step-Down Regulator 4.5V to 17V Input, 6A Synchronous Step Down SWIFT Converter Conv DC-DC 1.6V to 17V Step Down Single-Out 0.8V to 15V 6A 14Pin VQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54620RGYT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54620RGYT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54620RGYT
Производитель	TI
Чип воркер Часть №	CW116450
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	QFN-14
Частота	1.6 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15V
Выходной Ток	6 A
Количество Стежков	14 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.6 MHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
точность	1 %
Напряжение питания	1.6 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 17V
	Развернуть все
Длина	3.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54620RGYT Описание продукта

The TPS54620RGYT is a 17V 6A Synchronous Step-down SWIFT™ Converter optimized for small designs through high efficiency and integrating the high-side and low-side MOSFETs. Further space savings are achieved through current mode control, which reduces component count and by selecting a high switching frequency, reducing the inductor"s footprint. The output voltage start-up ramp is controlled by the SS/TR pin which allows operation as either a standalone power supply or in tracking situations. Power sequencing is also possible by correctly configuring the enable and the open drain power good pins. Cycle-by-cycle current limiting on the high-side FET protects the device in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. There is also a low-side sinking current limit which turns off the low-side MOSFET to prevent excessive reverse current. Thermal shutdown disables the part when die temperature exceeds thermal shutdown temperat
Integrated 26/19mR MOSFETs
Split power rail (1.6 to 17V on PVIN)
200kHz to 1.6MHz Switching frequency
Synchronizes to external clock
0.8V ±1% Voltage reference over-temperature
Low 2µA shutdown quiescent current
Monotonic start-up into pre-biased outputs
Adjustable slow start/power sequencing
Power good output monitor for under-voltage and overvoltage
Adjustable input under-voltage lockout
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
