TPS54540QDDAQ1 - TI

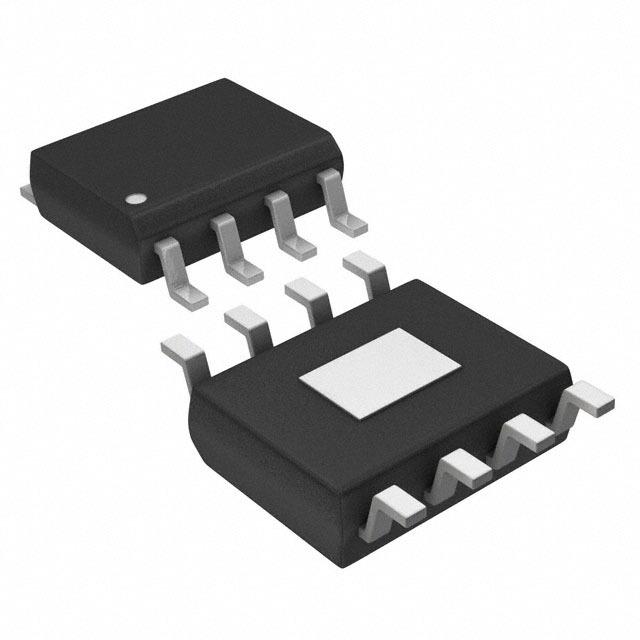

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54540QDDAQ1
Производитель

TI
Чип воркер Часть №

CW47693023
Категория

Преобразователь DC/DC
Упаковка

HSOP-8
Описание

Conv DC-DC 4.5V to 42V Step Down Single-Out 0.8V to 41.1V 5A Automotive 8Pin HSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS54540QDDAQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54540QDDAQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54540QDDAQ1
Производитель	TI
Чип воркер Часть №	CW47693023
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 41.1V
Выходной Ток	5 A
Количество Стежков	8 Position
Ток Покоя	146 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Максимальное входное напряжение	42 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	41 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 42V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS54540QDDAQ1 Описание продукта

The TPS54540QDDAQ1 is a Step-down Regulator with an integrated high-side MOSFET. The device survives load-dump pulses up to 65V per ISO 7637. Current-mode control provides simple external compensation and flexible component selection. A low-ripple pulse-skip mode reduces the no load supply current to 146µA. Shutdown supply current is reduced to 2µA when the enable pin is pulled low. Undervoltage lockout is internally set at 4.3V but can be increased using an external resistor divider at the enable pin. The output voltage start-up ramp is internally controlled to provide a controlled start-up and eliminate overshoot. A wide adjustable frequency range allows either efficiency or external component size to be optimized. Output current is limited cycle-by-cycle. Frequency foldback and thermal shutdown protect internal and external components during an overload condition.
High-Efficiency at Light loads with pulse-skipping Eco-mode™
Synchronizes to external clock
Low dropout at light loads with integrated BOOT recharge FET
Adjustable UVLO voltage and hysteresis
Supported by WEBENCH® software tool
92mR High-side MOSFET
0.8V 1% Internal voltage reference
Green product and no Sb/Br
