TPS54540DDA - TI

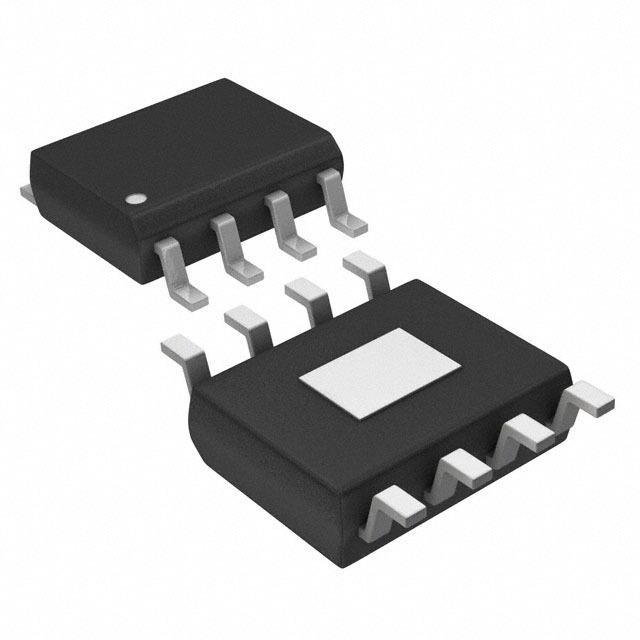

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54540DDA
Производитель

TI
Чип воркер Часть №

CW2661834
Категория

Преобразователь DC/DC
Упаковка

HSOP-8
Описание

Conv DC-DC 4.5V to 42V Step Down Single-Out 0.8V to 41.1V 5A 8Pin HSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS54540DDA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54540DDA Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54540DDA
Производитель	TI
Чип воркер Часть №	CW2661834
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 41.1V
Выходной Ток	5 A
Количество Стежков	8 Position
Ток Покоя	146 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Топология	Buck
Максимальное входное напряжение	42 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	41.1 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	42 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR

TPS54540DDA Описание продукта

The TPS54540DDA is a 5A Step-down DC-DC Converter with an integrated high side MOSFET and Eco-mode™. The device survives load dump pulses up to 45V per ISO 7637. Current-mode control provides simple external compensation and flexible component selection. A low-ripple pulse-skip mode reduces the no-load supply current to 146µA. Shutdown supply current is reduced to 2µA when the enable pin is pulled low. Under-voltage lockout is internally set at 4.3V but can increase using an external resistor-divider at the enable pin. The output voltage start up ramp is internally controlled to provide a controlled start up and eliminate overshoot. A wide switching frequency range allows either efficiency or external component size to be optimized. Output current is limited cycle-by-cycle. Frequency foldback and thermal shutdown protects internal and external components during an overload condition.
High efficiency at light loads with a pulse-skipping Eco-mode™
92mR High-side MOSFET
146µA Operating quiescent current and 2µA shutdown current
100kHz to 2.5MHz Adjustable switching frequency
Synchronizes to external clock
Low dropout at light loads with integrated BOOT recharge FET
Adjustable UVLO voltage and hysteresis
0.8V 1% Internal voltage reference
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
