TPS544B25RVFT - TI

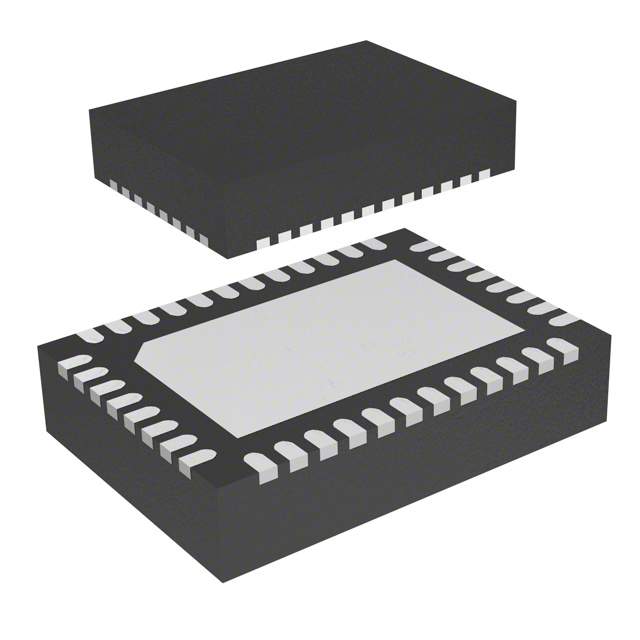

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS544B25RVFT
Производитель

TI
Чип воркер Часть №

CW62641503
Категория

Преобразователь DC/DC
Упаковка

LQFN-40
Описание

Conv DC-DC 4.5V to 18V Step Down Single-Out 0.5V to 5.5V 20A 40Pin LQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS544B25RVFT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS544B25RVFT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS544B25RVFT
Производитель	TI
Чип воркер Часть №	CW62641503
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LQFN-40
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.5V ~ 5.5V
Выходной Ток	20 A
Количество Стежков	40 Position
Ток Покоя	9.50 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	18 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	500 mV
Выходной ток (Макс)	20 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	4.5 V
Входное напряжение	18 V
	Развернуть все
Ширина	5.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/06/15

TPS544B25RVFT Описание продукта

The TPS544B25RVFT is a SWIFT™ synchronous Buck Converter with PMBus™ and frequency synchronization. The PMBus 1.2 compliant non-isolated DC-to-DC converter has integrated FETs, capable of high-frequency operation and 20 or 30A current output. High-frequency, low-loss switching, provided by an integrated NexFET™ power stage and optimized drivers, allows for very high-density power solutions. The PMBus interface enables the AVS through VOUT_COMMAND, flexible converter configuration, as well as key parameters monitoring including output voltage, current and an optional external temperature. Response to fault conditions can be set to either restart, latch-OFF or ignore depending on system requirements.
Single thermal pad
Integrated 5.5 and 2mR stacked NexFET™ power stage
Lossless low-side MOSFET current sensing
Voltage mode control with input feed-forward
Differential remote sensing
Monotonic start-up into pre-biased output
Output voltage and output current reporting
External temperature monitoring with 2N3904 transistor
Programmable via the PMBus interface - Overcurrent protection with thermal compensation
UVLO, soft-start and soft-stop
PGOOD, OV, UV and OT levels
Fault responses
Turn-ON and turn-OFF delays
Thermal shutdown
Frequency synchronization to an external clock
500 to 1500mV Reference for adaptive voltage scaling (AVS) and margining through PMBus
0.5% Reference accuracy at 600mV and above

Развернуть все
