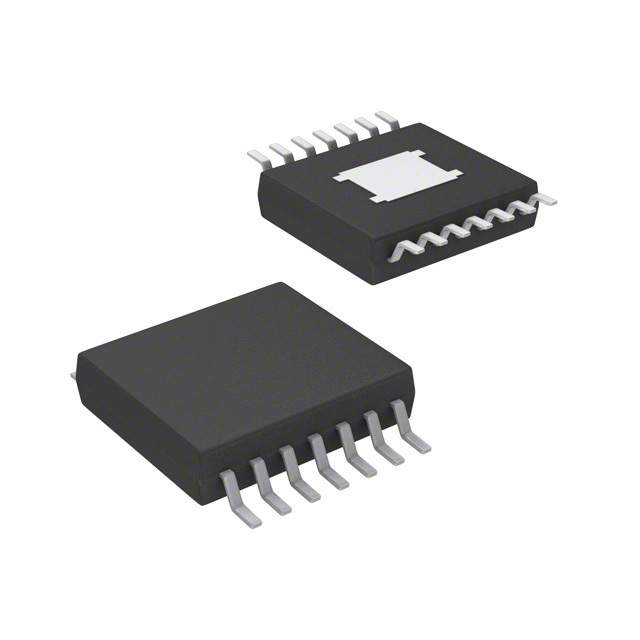

TPS54425PWP - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54425PWP
Производитель

TI
Чип воркер Часть №

CW53400400
Категория

Преобразователь DC/DC
Упаковка

HTSSOP-14
Описание

Step-Down Regulator 4.5V to 18V Input, 4A Synchronous Step Down SWIFT Converter with D-CAP2 Mode Conv DC-DC 4.5V to 18V Step Down Single-Out 0.76V to 5.5V 4A 14Pin HTSSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS54425PWP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54425PWP Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54425PWP
Производитель	TI
Чип воркер Часть №	CW53400400
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.76V ~ 5.5V
Выходной Ток	4 A
Количество Стежков	14 Position
Ток Покоя	850 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Топология	Buck
Максимальное входное напряжение	18 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	760 mV
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	4.5V ~ 18V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54425PWP Описание продукта

The TPS54425PWP is an adaptive on-time D-CAP2™ mode synchronous Buck Converter for use with digital TV power supply. The TPS54425 enables system designers to complete the suite of various end equipment"s power bus regulators with low component count and low standby current solution. The main control loop for the TPS54425 uses the D-CAP2™ mode control which provides a very fast transient response with no external compensation components. The TPS54425 also has a proprietary circuit that enables the device to adopt to both low equivalent series resistance (ESR) output capacitors, such as POSCAP or SP-CAP and ultra-low ESR ceramic capacitors. The device operates from 4.5 to 18V VIN input. The output voltage can be programmed between 0.76V and 5.5V. The device also features an adjustable soft-start time and a power good function.
D-CAP2™ mode enables fast transient response
Low output ripple and allows ceramic output capacitor
Highly efficient integrated FET"s optimized for lower duty cycle applications
High initial bandgap reference accuracy
Adjustable soft-start
pre-biased soft-start
Cycle-by-cycle over current limit
Power good output
High efficiency, less than 10µA at shutdown
Green product and no Sb/Br
