TPS54360QDDARQ1 - TI

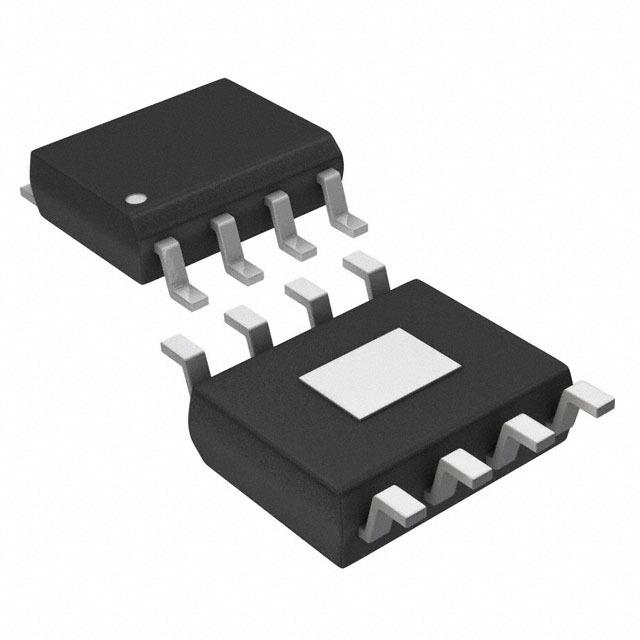

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54360QDDARQ1
Производитель

TI
Чип воркер Часть №

CW38052745
Категория

Преобразователь DC/DC
Упаковка

SOP-8
Описание

Conv DC-DC 4.5V to 60V Step Down Single-Out 0.8V to 58.8V 3.5A Automotive 8Pin HSOP EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54360QDDARQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54360QDDARQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54360QDDARQ1
Производитель	TI
Чип воркер Часть №	CW38052745
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58.8V
Выходной Ток	3.5 A
Ток Покоя	146 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	58.8 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	3.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Входное напряжение	4.5V ~ 60V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TPS54360QDDARQ1 Описание продукта

The TPS54360-Q1 is a 60-V 3.5-A step-down regulator with an integrated high-side MOSFET. The device survives load dump pulses up to 65 V per ISO 7637. Current mode control provides simple external compensation and flexible component selection. A low-ripple pulse-skip mode reduces the no-load supply current to 146 µA. Shutdown supply current is reduced to 2 µA when the enable pin is pulled low.
Undervoltage lockout is internally set at 4.3 V but can be increased using an external resistor divider at the enable pin. The output voltage start-up ramp is internally controlled to provide a controlled start up and eliminate overshoot.
A wide adjustable frequency range allows either efficiency or external component size to be optimized. Frequency foldback and thermal shutdown protects internal and external components during an overload condition.
The TPS54360-Q1 is available in an 8-pin thermally enhanced HSOIC PowerPAD package.
