TPS54340DDA - TI

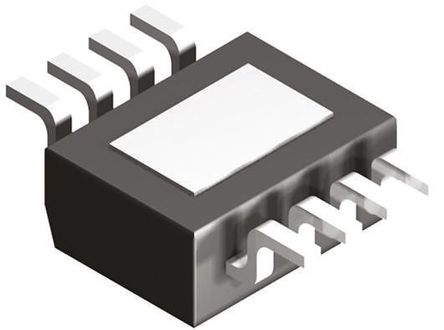

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54340DDA
Производитель

TI
Чип воркер Часть №

CW3315242
Категория

Преобразователь DC/DC
Упаковка

HSOP-8
Описание

Conv DC-DC 4.5V to 42V Step Down Single-Out 0.8V to 41V 3.5A 8Pin HSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS54340DDA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54340DDA Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54340DDA
Производитель	TI
Чип воркер Часть №	CW3315242
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 41V
Выходной Ток	3.5 A
Количество Стежков	8 Position
Ток Покоя	146 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Топология	Buck
Максимальное входное напряжение	42 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	41.1 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	4.5V ~ 42V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

TPS54340DDA Описание продукта

The TPS54340DDA is an adjustable output step down DC to DC converter with Eco-mode in 8 pin SO PowerPAD package. This step down regulator integrates a 92mohm high side MOSFET. The device survives load dump pulses up to 45V per ISO 7637. Current mode control provides simple external compensation and flexible component selection. A low ripple pulse skip mode reduces the no load supply current to 146µA. Shutdown supply current is reduced to 1µA when enable pin is pulled low. Undervoltage lockout is internally set at 4.3V but can be increased using enable pin. The output voltage start up ramp is internally controlled to provide controlled start up and eliminate overshoot. A wide switching frequency range allows either efficiency or external component size to be optimized. Frequency foldback and thermal shutdown protects internal and external components during an overload condition. The TPS54340DDA is supported by WEBENCH software tool.
Input voltage range from 4.5V to 42V (45V absolute maximum)
Adjustable output voltage range from 0.8V to 41.1V
3.5A continuous current and 4.5A minimum peak inductor current limit
High efficiency at light loads with pulse skipping Eco-mode
Low dropout at light loads with integrated BOOT recharge FET
100KHz to 2.5MHz fixed switching frequency
Synchronizes to external clock
Adjustable UVLO voltage and hysteresis
Internal soft start and accurate cycle by cycle current limit
Operating temperature range -40°C to 125°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
