TPS54318RTET - TI

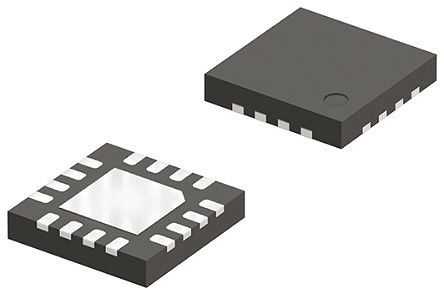

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54318RTET
Производитель

TI
Чип воркер Часть №

CW6035190
Категория

Преобразователь DC/DC
Упаковка

QFN-16
Описание

Step-Down Regulator 2.95V to 6V Input, 3A, 2MHz Synchronous Step Down SWIFT DC-DC Converter Conv DC-DC 2.95V to 6V Step Down Single-Out 0.8V to 4.5V 3A 16Pin WQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54318RTET Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54318RTET Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54318RTET
Производитель	TI
Чип воркер Часть №	CW6035190
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 4.5V
Выходной Ток	3 A
Количество Стежков	16 Position
Ток Покоя	350 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Защита от Перегрева	Yes
Топология	Buck
Ток Переключения	5.5 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.95 V
Выходное напряжение (Макс)	4.5 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.95 V
Входное напряжение	2.95V ~ 6V
	Развернуть все
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2014/12/17

TPS54318RTET Описание продукта

TheTPS54318 device is a full featured 6-V, 3-A, synchronous, step-down, current mode converter with two integrated MOSFETs.
The TPS54318 device enables small designs by integrating the MOSFETs, implementing current mode control to reduce external component count, reducing inductor size by enabling up to 2-MHz switching frequency, and minimizing the device footprint with a small, 3 mm x 3 mm, thermally enhanced, QFN package.
The TPS54318 device provides accurate regulation for a variety of loads with an accurate ±1% voltage reference (VREF) over temperature.
Efficiency is maximized through the integrated 30-mΩ MOSFETs and a 350-μA typical supply current. Using the enable pin, shutdown supply current is reduced to 2 μA by entering a shutdown mode.
Undervoltage lockout is internally set at 2.6 V, but can be increased by programming the threshold with a resistor network on the enable pin. The output voltage startup ramp is controlled by the soft-start pin. An open-drain power good signal indicates the output is within 93% to 107% of its nominal voltage. Frequency fold back and thermal shutdown protects the device during an overcurrent condition.
Use SwitcherPro power supply design software to create, manage and share custom power supply designs for the TPS54318 by clicking here.
For more SWIFT documentation, see the TI website at www.ti.com/swift.
