TPS54283PWPR - TI

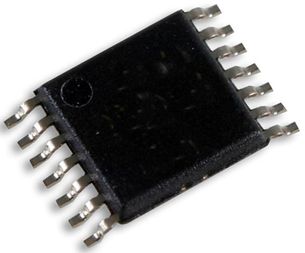

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54283PWPR
Производитель

TI
Чип воркер Часть №

CW14432996
Категория

Преобразователь DC/DC
Упаковка

HTSSOP-14
Описание

Step-Down Regulator Dual 2A Non-Synchronous Step Down SWIFT Converter with Integrated High Side MOSFET, 300kHz Conv DC-DC Dual Step Down 4.5V to 28V 14Pin HTSSOP EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54283PWPR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54283PWPR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54283PWPR
Производитель	TI
Чип воркер Часть №	CW14432996
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0.8V ~ 25.2V
Выходной Ток	2 A
Количество Стежков	14 Position
Ток Покоя	1.80 mA
Количество Регулируемых Выходов	2 Output
Выходная Мощность	1.6 W
Частота Переключения	310 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	25.2 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	4.5V ~ 28V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS54283PWPR Описание продукта

The TPS54283PWPR is a dual output non-synchronous Buck Converter capable of supporting 2A output applications that operate from a 4.5 to 28V input supply voltage and require output voltages between 0.8V and 90% of the input voltage. With internally-determined operating frequency, soft start time and control loop compensation, these converters provide many features with a minimum of external components. Channel 1 overcurrent protection is set at 3A, while Channel 2 overcurrent protection level is selected by connecting a pin to ground, to BP or left floating. The setting levels are used to allow for scaling of external components for applications not needing the full load capability of both outputs. The outputs may be enabled independently or may be configured to allow either ratiometric or sequential startup sequencing. Additionally, the two outputs may also be powered from different sources.
Dual PWM outputs 180° out-of-phase
Ratiometric or sequential startup modes selectable by a single pin
Current mode control
Pulse-by-pulse overcurrent protection
Thermal shutdown protection at 148°C
2 Selectable levels of overcurrent protection
Green product and no Sb/Br
