TPS54260DRCT - TI

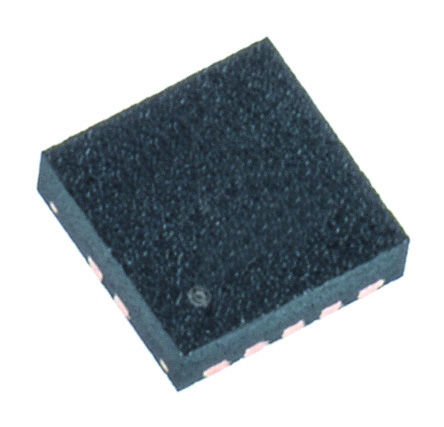

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54260DRCT
Производитель

TI
Чип воркер Часть №

CW19194169
Категория

Чип стабилизации напряжения
Упаковка

VFDFN-10
Описание

Conv DC-DC 3.5V to 60V Step Down Single-Out 0.8V to 58V 2.5A 10Pin VSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54260DRCT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54260DRCT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS54260DRCT
Производитель	TI
Чип воркер Часть №	CW19194169
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VFDFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	2.5 A
Количество Стежков	10 Position
Ток Покоя	138 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Ток Переключения	6.1 A
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	58 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	2.5 A
Максимальный рабочий цикл	100 %
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3.5V ~ 60V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54260DRCT Описание продукта

The TPS54260DRCT is a Step-down Regulator with an integrated high-side MOSFET. Current-mode control provides simple external compensation and flexible component selection. A low-ripple, pulse skip mode reduces the no load, regulated output supply current to 138µA. Using the enable pin, shutdown supply current is reduced to 1.3µA, when the enable pin is low. Undervoltage lockout (UVLO) is internally set at 2.5V, but can be increased using the enable pin. The output voltage startup ramp is controlled by the slow-start pin that can also be configured for sequencing and tracking. An open-drain power good signal indicates the output is within 94 to 107% of its nominal voltage. A wide switching frequency range allows efficiency and external component size to be optimized. Frequency foldback and thermal shutdown protects the part during an overload condition.
High efficiency at light loads with a pulse-skipping Eco-mode™
Synchronizes to external clock
Adjustable slow-start and sequencing
Ultravoltage and overvoltage power good output
Adjustable UVLO voltage and hysteresis
Supported by WEBENCH™ software tool
0.8V Internal voltage reference
200mR High-side MOSFET
Green product and no Sb/Br

Развернуть все
