TPS54226PWPR - TI

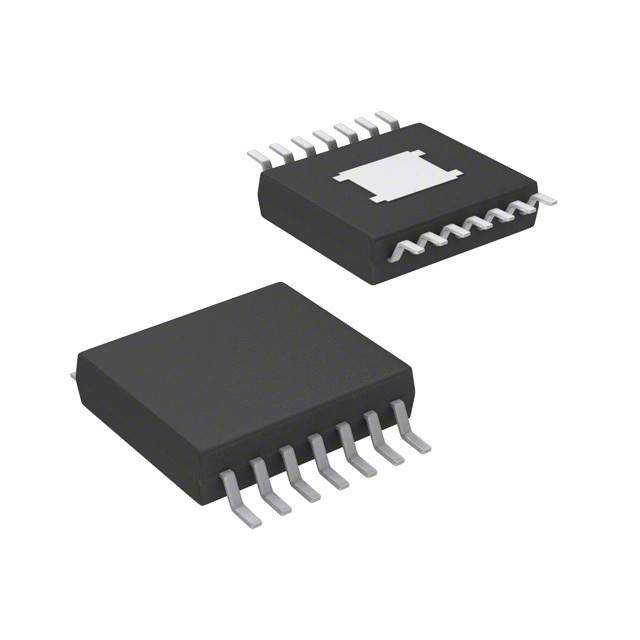

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54226PWPR
Производитель

TI
Чип воркер Часть №

CW43385406
Категория

Преобразователь DC/DC
Упаковка

HTSSOP-14
Описание

Step-Down Regulator 4.5V to 18V Input, 2A Synchronous Step Down SWIFT Converter with Eco-Mode Conv DC-DC Single Step Down 2V to 18V 14Pin HTSSOP EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS54226PWPR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54226PWPR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54226PWPR
Производитель	TI
Чип воркер Часть №	CW43385406
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.76V ~ 5.5V
Выходной Ток	2 A
Ток Покоя	800 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	0.76 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 18V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TPS54226PWPR Описание продукта

DESCRIPTION
The TPS54226 is a adaptive on-time D-CAP2™ mode synchronous buck converter. TheTPS54226 enables system designers to complete the suite of various end equipment’s power bus regulators with a cost effective, low component count, low standby current solution. The main control loop for the TPS54226 uses the D-CAP2™ mode control which provides a fast transient response with no external compensation components. The adoptive on-time control supports seamless operation between PWM mode at heavy load condition and reduced frequency Eco-Mode™ operation at light load for high efficiency.
FEATURES
• D-CAP2™ Mode Enables Fast Transient Response
• Low Output Ripple and Allows Ceramic Output Capacitor
• Wide VCC Input Voltage Range: 4.5 V to 18 V
• Wide VIN Input Voltage Range: 2 V to 18 V
• Output Voltage Range: 0.76 V to 5.5 V
• Highly Efficient Integrated FET’s Optimized for Lower Duty Cycle Applications
– 160 mΩ (High Side) and 110 mΩ (Low Side)
• High Efficiency, less than 10 μA at shutdown
• Auto-Skip Eco-Mode™ for High Efficiency at Light Load
• High Initial Bandgap Reference Accuracy
• Adjustable Soft Start
• Pre-Biased Soft Start
• 700-kHz Switching Frequency (fSW)
• Cycle By Cycle Over Current Limit
• Power Good Output
• Auto-Skip Mode
APPLICATIONS
• Wide Range of Applications for Low Voltage System
– Digital TV Power Supply
– High Definition Blu-ray Disc™ Players
– Networking Home Terminal
– Digital Set Top Box (STB)
