TPS5420QDRQ1 - TI

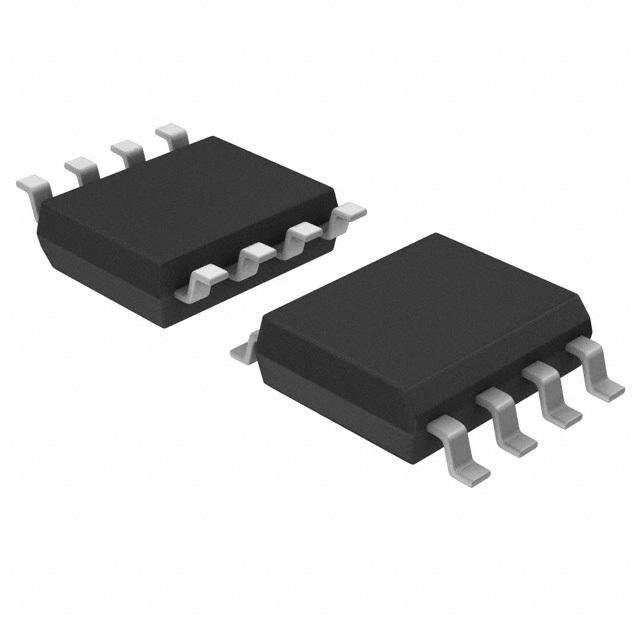

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS5420QDRQ1
Производитель

TI
Чип воркер Часть №

CW2939200
Категория

Преобразователь DC/DC
Упаковка

SOIC-8
Описание

Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V 2A Automotive 8Pin SOIC T/R
даташит

Datasheet

Способ оплаты и доставка

TPS5420QDRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS5420QDRQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS5420QDRQ1
Производитель	TI
Чип воркер Часть №	CW2939200
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.22V ~ 31V
Выходной Ток	2 A
Количество Стежков	8 Position
Ток Покоя	3.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	500 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	36 V
Входное напряжение (мин)	5.5 V
Выходное напряжение (Макс)	31 V
Выходное напряжение (мин)	1.22 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5 V
Входное напряжение	5.5V ~ 36V
	Развернуть все
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

TPS5420QDRQ1 Описание продукта

As a member of the SWIFT family of dc/dc regulators, the TPS5420 is a high-output-current PWM converter that integrates a low-resistance high-side N-channel MOSFET. Included on the substrate with the listed features is a high-performance voltage error amplifier that provides tight voltage regulation accuracy under transient conditions, an undervoltage-lockout circuit to prevent start-up until the input voltage reaches 5.5 V, an internally set slow-start circuit to limit inrush currents, and a voltage feed-forward circuit to improve the transient response. Using the ENA pin, shutdown supply current is reduced to 18 µA typically. Other features include an active-high enable, overcurrent limiting, overvoltage protection, and thermal shutdown. To reduce design complexity and external component count, the TPS5420 feedback loop is internally compensated.
The TPS5420 device is available in an easy-to-use 8-pin SOIC package. TI provides evaluation modules and the SWIFT Designer software tool to aid in quickly achieving high-performance power supply designs to meet aggressive equipment development cycles.
