TPS5124DBT - TI

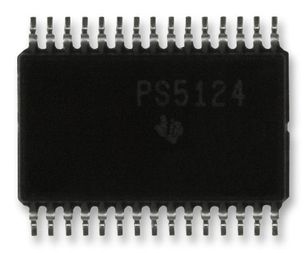

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS5124DBT
Производитель

TI
Чип воркер Часть №

CW52628040
Категория

Чип стабилизации напряжения
Упаковка

TSSOP-30
Описание

DC-DC Controller (External Switch) TPS5124 Dual Channel Synchronous Step-Down PWM Controller DC-DC Cntrlr Dual-OUT Step Down 500kHz 30Pin TSSOP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS5124DBT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS5124DBT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS5124DBT
Производитель	TI
Чип воркер Часть №	CW52628040
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	30 Pin
Корпус/Пакет	TSSOP-30
Частота	300 kHz
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	21.0 V
Выходное Напряжение	0.9V ~ 12V
Выходной Ток	20 A
Входной Ток	1.10 mA
Рассеяние Мощности	874 mW
Ток Покоя	1.10 mA
Количество Регулируемых Выходов	2 Output
Частота Переключения	300 kHz
Защита от Перегрева	No
Топология	Buck
Рабочий цикл	80 %
Максимальное входное напряжение	15 V
Входное напряжение (мин)	4.5 V
Выходной ток (Макс)	20 A
Максимальный рабочий цикл	0.8
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	874 mW
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 15V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS5124DBT Описание продукта

The TPS5124 is dual independent high efficiency synchronous step-down controller. It supports a low-voltage/high-current power supply applications that use either a 5-V or 12-V bus voltage. Since both controllers of the TPS5124 operate 180 degree out-of-phase, the input current ripple is minimized resulting in a smaller input capacitance and reduced power supply cost.
The current protection circuit detects the drain-to-source voltage drop across the high-side and low-side power MOSFET while it is conducting. Also, the current protection circuit has a temperature coefficient to compensate for the RDS(on) variation of the MOSFET. This resistor-less current protection and built-in boost diode simplify the system design and reduces the external parts count. Other features such as undervoltage lockout, overvoltage, undervoltage, and programmable short-circuit protection promote system reliability.
