TPS51216RUKT - TI

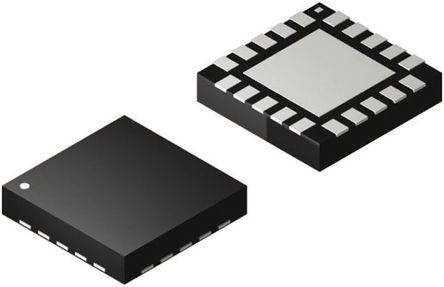

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS51216RUKT
Производитель

TI
Чип воркер Часть №

CW8836800
Категория

Чип стабилизации напряжения
Упаковка

QFN-20
Описание

Special Function IC, Synchronous Buck Controller for DDR2/DDR3/DDR3L, LDO, 2A, 3V to 28V, QFN-20
даташит

Datasheet

Способ оплаты и доставка

TPS51216RUKT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS51216RUKT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS51216RUKT
Производитель	TI
Чип воркер Часть №	CW8836800
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.7V ~ 1.8V
Выходной Ток	20 A
Количество Стежков	20 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	400 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	1.8 V
Выходное напряжение (мин)	0.7 V
Выходной ток (Макс)	25 A
Выходной ток (мин)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 28V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

TPS51216RUKT Описание продукта

The TPS51216RUKT is a Complete Memory Power Supply IC that provides a complete power supply for DDR2, DDR3 and DDR3L memory systems in the lowest total cost and minimum space. It integrates a synchronous buck regulator controller (VDDQ). The TPS51216 employs D-CAP™ mode coupled with 300/400kHz frequencies for ease-of-use and fast transient response. The VTTREF tracks VDDQ/2 within excellent 0.8% accuracy. The VTT, which provides 2-A sink/source peak current capabilities, requires only 10µF of ceramic capacitance. It supports flexible power state control, placing VTT at high-Z in S3 and discharging VDDQ, VTT and VTTREF (soft-OFF) in S4/S5 state. Programmable OCL with low-side MOSFET RDS(on) sensing.
0.7 to 1.8V Output voltage range
0.8% VREF Accuracy
D-CAP™ mode for fast transient response
Optimized efficiency at light and heavy loads with auto-skip function
Supports Soft-OFF in S4/S5 states
OCL/OVP/UVP/UVLO Protections
Powergood output
2A LDO(VTT), Buffered reference(VTTREF)
2A (Peak) Sink and source current
Requires only 10µF of ceramic output capacitance
Buffered, low noise, 10mA VTTRE output
0.8% VTTREF, 20mV VTT accuracy
Support high-Z in S3 and Soft-OFF in S4/S5
Thermal shutdown

Развернуть все
