TPS386000RGPT - TI

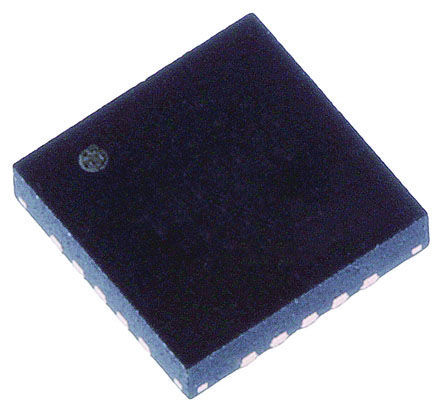

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS386000RGPT
Производитель

TI
Чип воркер Часть №

CW3002873
Категория

Контрольный чип источника питания
Упаковка

QFN-20
Описание

Quad Supply Voltage Supervisors with Programmable Delay and Watchdog Timer 20-QFN -40℃ to 125℃
даташит

Datasheet

Способ оплаты и доставка

TPS386000RGPT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS386000RGPT Контрольный чип источника питания характеристики

Атрибут	Значение атрибута

Часть №	TPS386000RGPT
Производитель	TI
Чип воркер Часть №	CW3002873
Категория	Контрольный чип источника питания
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Напряжение Питания (DC)	1.80V (min)
Ток Питания	19.0 A
Количество Стежков	20 Position
Рассеяние Мощности	2.86 W
Ток Покоя	12.0 µA
Пороговое Напряжение	Adjustable
Сброс порогового напряжения (мин)	Adjustable
Сброс порогового напряжения (макс.)	Adjustable
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2860 mW
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	1.8 V
	Развернуть все
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS386000RGPT Описание продукта

The TPS386000RGPT is a quad-supply Voltage Supervisor with active-low open-drain output and manual reset input. The supply voltage supervisor (SVSs) can monitor four power rails that are greater than 0.4V and one power rail less than 0.4V (including negative voltage) with a 0.25% (typical) threshold accuracy. Each of the four supervisory circuits (SVS-n) assert a RESETn or RESETn output signal when the SENSEm input voltage drops below the programmed threshold. With external resistors, the threshold of each SVS-n can be programmed (where n=1, 2, 3, 4 and m=1, 2, 3, 4L, 4H). Each SVS-n has a programmable delay before releasing RESETn or RESETn. The delay time can be set independently for each SVS from 1.4ms to 10s through the CTn pin connection. Only SVS-1 has an active-low manual reset (MR) input, a logic-low input to MR asserts RESET1 or RESET1.
Watchdog timer with dedicated output
Well-controlled output during power-up
0.25% Typical threshold accuracy
11µA Typical very low quiescent current
Green product and no Sb/Br

Развернуть все
