TPD8F003DQDR - TI

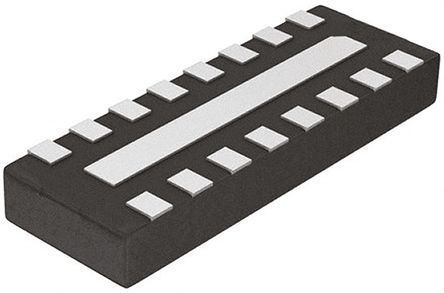

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPD8F003DQDR
Производитель

TI
Чип воркер Часть №

CW17530446
Категория

EMI/RFI прикрытие/сдерживание
Упаковка

WFDFN-16
Описание

8Channel EMI Filter for Display Interface 16-WSON -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

TPD8F003DQDR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPD8F003DQDR EMI/RFI прикрытие/сдерживание характеристики

Атрибут	Значение атрибута

Часть №	TPD8F003DQDR
Производитель	TI
Чип воркер Часть №	CW17530446
Категория	EMI/RFI прикрытие/сдерживание
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFDFN-16
Напряжение Питания (DC)	6.00V (max)
Рабочее Напряжение	5.50 V
Ёмкость	8.5 pF
Количество Каналов	8 Channel
Количество Стежков	16 Position
Сопротивление	100 Ω
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	3.3 mm
Ширина	1.35 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TPD8F003DQDR Описание продукта

The TPD8F003DQDR is an 8-channel EMI Filter TVS Diode with integrated ESD protection. It is designed to provide Electromagnetic Interference (EMI) filtering in all systems subjected to electromagnetic interference. These filters also provide a Transient Voltage Suppressor (TVS) diode circuit for electrostatic discharge (ESD) protection which prevents damage to the application when subjected to ESD stress far exceeding IEC 61000-4-2 (level 4).
-3dB Bandwidth of 200MHz
Greater than 25dB attenuation at 1GHz
IEC 61000-4-2 level 4 ESD Protection ±12kV contact discharge and ±20kV air gap discharge
Pi-style (C-R-C) filter configuration (R=100R, CTOTAL=17pF)
10nA Low leakage current
Easy flow-through routing
-40 to 85°C Operating temperature range
