TPD4S014DSQR - TI

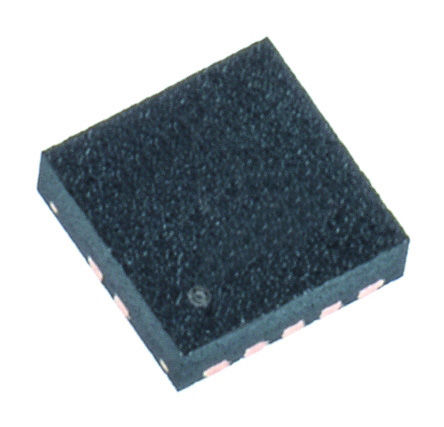

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPD4S014DSQR
Производитель

TI
Чип воркер Часть №

CW4798053
Категория

Защита ESD
Упаковка

WFDFN-10
Описание

ESD Suppressor Diode Array Uni-Dir 30V 10Pin WSON T/R
даташит

Datasheet

Способ оплаты и доставка

TPD4S014DSQR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPD4S014DSQR Защита ESD характеристики

Атрибут	Значение атрибута

Часть №	TPD4S014DSQR
Производитель	TI
Чип воркер Часть №	CW4798053
Категория	Защита ESD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Напряжение Питания (DC)	3.00V ~ 5.55V
Рабочее Напряжение	30 V
Ёмкость	1.50 pF
Пробивное Напряжение	6 V
Количество Каналов	4 Channel
Количество Стежков	10 Position
Зажимное напряжение	15 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

TPD4S014DSQR Описание продукта

The TPD4S014DSQR is an ESD Protection Device for USB charger port protection including all lines and overvoltage protection on VBUS. It offers low capacitance transient voltage suppressor (TVS) electrostatic discharge (ESD) clamps for the D+, D- and standard capacitance for the ID pin. The device provides overvoltage protection (OVP) up to 28VDC. The overvoltage lockout feature ensures that if there is a fault condition at the VBUS line, it is able to isolate the VBUS line to protect the internal circuitry from damage. There is a 17ms turn-on delay after VBUS rises above the under voltage lockout (UVLO) threshold in order to let the voltage stabilize before turning the nFET on. This function acts as a deglitch and prevents unnecessary switching if there is any ringing on the line during connection.
Input voltage protection at VBUS up to 28V
Low Ron nFET switch
>2A Supports charging current
±15kV Contact discharge (IEC 61000-4-2)
±15kV Air gap discharge (IEC 61000-4-2)
Overvoltage and under-voltage lockout features
Low capacitance TVS ESD clamp for USB2.0 high speed data rate
Internal 17ms start-up delay
Integrated input enable and status output signal
Thermal shutdown feature
-40 to 85°C Operating temperature range
