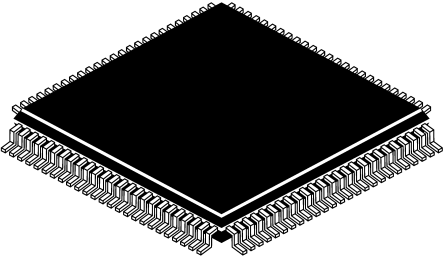

TMS320F2809PZA - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TMS320F2809PZA
Производитель

TI
Чип воркер Часть №

CW1057008
Категория

Микроконтроллер
Упаковка

LQFP-100
Описание

DSP Fixed-Point 32Bit 100MHz 100MIPS 100Pin LQFP
даташит

Datasheet

Способ оплаты и доставка

TMS320F2809PZA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TMS320F2809PZA Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	TMS320F2809PZA
Производитель	TI
Чип воркер Часть №	CW1057008
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	100 MHz
Количество Стежков	100 Position
Тактовая Частота	100 MHz
Размер ОЗУ	18K x 16
Размер Флэш-памяти	256 KB
Количество УАПП	2 UART
Количество АЦП	1 ADC
Количество входов и выходов	35 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.71V ~ 1.89V
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
	Развернуть все
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	3A991.a.2

TMS320F2809PZA Описание продукта

Introduction
The TMS320F2809, TMS320F2808, TMS320F2806, TMS320F2802, TMS320F2801, TMS320F28015, TMS320F28016, TMS320C2802, and TMS320C2801, devices, members of the TMS320C28x™ DSP generation, are highly integrated, high-performance solutions for demanding control applications.
Features
• High-Performance Static CMOS Technology
– 100 MHz (10-ns Cycle Time)
– 60 MHz (16.67-ns Cycle Time)
– Low-Power (1.8-V Core, 3.3-V I/O) Design
• JTAG Boundary Scan Support(1)
• High-Performance 32-Bit CPU (TMS320C28x)
– 16 x 16 and 32 x 32 MAC Operations
– 16 x 16 Dual MAC
– Harvard Bus Architecture
– Atomic Operations
– Fast Interrupt Response and Processing
– Unified Memory Programming Model
– Code-Efficient (in C/C++ and Assembly)
• On-Chip Memory
– F2809: 128K X 16 Flash, 18K X 16 SARAM
F2808: 64K X 16 Flash, 18K X 16 SARAM
F2806: 32K X 16 Flash, 10K X 16 SARAM
F2802: 32K X 16 Flash, 6K X 16 SARAM
F2801: 16K X 16 Flash, 6K X 16 SARAM
F2801x: 16K X 16 Flash, 6K X 16 SARAM
– 1K x 16 OTP ROM (Flash Devices Only)
– C2802: 32K X 16 ROM, 6K X 16 SARAM
C2801: 16K X 16 ROM, 6K X 16 SARAM
• Boot ROM (4K x 16)
– With Software Boot Modes (via SCI, SPI, CAN, I2C, and Parallel I/O)
– Standard Math Tables
• Clock and System Control
– Dynamic PLL Ratio Changes Supported
– On-Chip Oscillator
– Watchdog Timer Module
• Any GPIO A Pin Can Be Connected to One of the Three External Core Interrupts
• Peripheral Interrupt Expansion (PIE) Block That Supports All 43 Peripheral Interrupts
• 128-Bit Security Key/Lock
– Protects Flash/OTP/L0/L1 Blocks
– Prevents Firmware Reverse Engineering
• Three 32-Bit CPU Timers
• Enhanced Control Peripherals
– Up to 16 PWM Outputs
– Up to 6 HRPWM Outputs With 150 ps MEP Resolution
– Up to Four Capture Inputs
– Up to Two Quadrature Encoder Interfaces
– Up to Six 32-bit/Six 16-bit Timers
• Serial Port Peripherals
– Up to 4 SPI Modules
– Up to 2 SCI (UART) Modules
– Up to 2 CAN Modules
– One Inter-Integrated-Circuit (I2C) Bus
• 12-Bit ADC, 16 Channels
– 2 x 8 Channel Input Multiplexer
– Two Sample-and-Hold
– Single/Simultaneous Conversions
– Fast Conversion Rate:
80 ns - 12.5 MSPS (F2809 only)
160 ns - 6.25 MSPS (280x)
267 ns - 3.75 MSPS (F2801x)
– Internal or External Reference
