TLV5614CD - TI

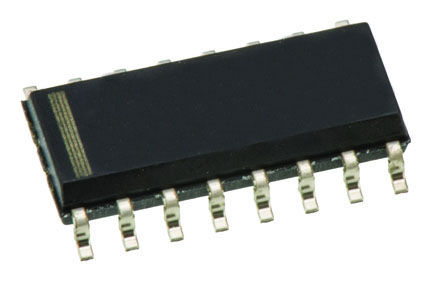

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLV5614CD
Производитель

TI
Чип воркер Часть №

CW7073900
Категория

Преобразователь DA
Упаковка

SOIC-16
Описание

TEXAS INSTRUMENTS TLV5614CD Digital to Analog Converter, 12Bit, 102KSPS, Serial, 2.7V to 3.3V, 4.5V to 5.5V, SOIC, 16Pins
даташит

Datasheet

Способ оплаты и доставка

TLV5614CD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLV5614CD Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	TLV5614CD
Производитель	TI
Чип воркер Часть №	CW7073900
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	7.00 V
Количество Выходных Интерфейсов	4 Output
Ток Питания	3.8 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Частота Выборки	102 ksps
Потребляемая Мощность	3.60 mW
Защита от Перегрева	No
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество ЦАПов	4 DAC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TLV5614CD Описание продукта

The TLV5614CD is a quadruple 12-bit voltage output Digital-to-analog Converter (DAC) with a flexible 4-wire serial interface. The 4-wire serial interface allows glueless interface to TMS320, SPI, QSPI and MICROWIRE serial ports. The resistor string output voltage is buffered by x2 gain rail-to-rail output buffer. The buffer features a class AB output stage to improve stability and reduce settling time. A rail-to-rail output stage and a power-down mode makes it ideal for single voltage, battery based applications. The settling time of the DAC is programmable to allow the designer to optimize speed versus power dissipation. The settling time is chosen by the control bits within the 16-bit serial input string. A high-impedance buffer is integrated on the REFINAB and REFINCD terminals to reduce the need for a low source impedance drive to the terminal. REFINAB and REFINCD allow DAC A and B to have a different reference voltage then DAC C and D.
Programmable settling time of either 3 or 9µs typical
Internal power-on reset
Low power consumption
Reference input buffer
Monotonic over temperature
Hardware power down
Software power down
Simultaneous update
Green product and no Sb/Br
