TLV431BQDBZT - TI

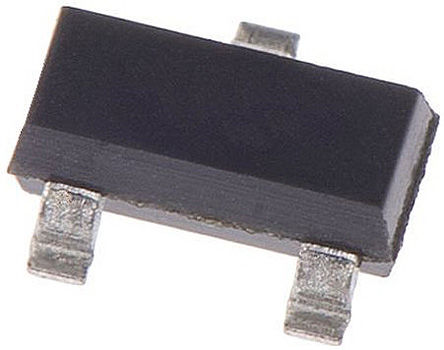

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLV431BQDBZT
Производитель

TI
Чип воркер Часть №

CW38812648
Категория

Опорный чип напряжения
Упаковка

SOT-23-3
Описание

Shunt Voltage Reference Low-Voltage Adjustable Precision Shunt Regulator V-Ref Adjustable 1.24V to 6V 15mA 3Pin SOT-23 T/R
даташит

Datasheet

Способ оплаты и доставка

TLV431BQDBZT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLV431BQDBZT Опорный чип напряжения характеристики

Атрибут	Значение атрибута

Часть №	TLV431BQDBZT
Производитель	TI
Чип воркер Часть №	CW38812648
Категория	Опорный чип напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Входное Напряжение (DC)	1.24V ~ 6.00V
Выходное Напряжение	1.24V ~ 6V
Выходной Ток	15 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	7 V
Входное напряжение (мин)	1.24 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	1.24 V
Выходной ток (Макс)	15 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.5 %
Уровень напряжения	1.24V ~ 6V
Входное напряжение	1.24V ~ 6V
	Развернуть все
Длина	2.92 mm
Ширина	1.3 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Коэффициент Температуры	±138 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TLV431BQDBZT Описание продукта

description/ordering information
The TLV431 is a low-voltage 3-terminal adjustable voltage reference with specified thermal stability over applicable industrial and commercial temperature ranges. Output voltage can be set to any value between VREF (1.24 V) and 6 V with two external resistors (see Figure 2). These devices operate from a lower voltage (1.24 V) than the widely used TL431 and TL1431 shunt-regulator references.
Low-Voltage Operation . . . VREF = 1.24 V
Adjustable Output Voltage, VO = VREF to 6 V
Reference Voltage Tolerances at 25C
− 0.5% for TLV431B
− 1% for TLV431A
− 1.5% for TLV431
Typical Temperature Drift
− 4 mV (0℃ to 70℃)
− 6 mV (–40℃ to 85℃)
− 11 mV (–40℃ to 125℃)
Low Operational Cathode Current . . . 80 µA Typ
0.25-Ω Typical Output Impedance
Ultra-Small SC-70 Package Offers 40% Smaller Footprint Than SOT-23-3
See TLVH431 and TLVH432 for
− Wider VKA (1.24 V to 18 V) and IK (80 mA)
− Additional SOT-89 Package
− Multiple Pinouts for SOT-23-3 and SOT-89 Packages
