TLE4997A8 - Infineon

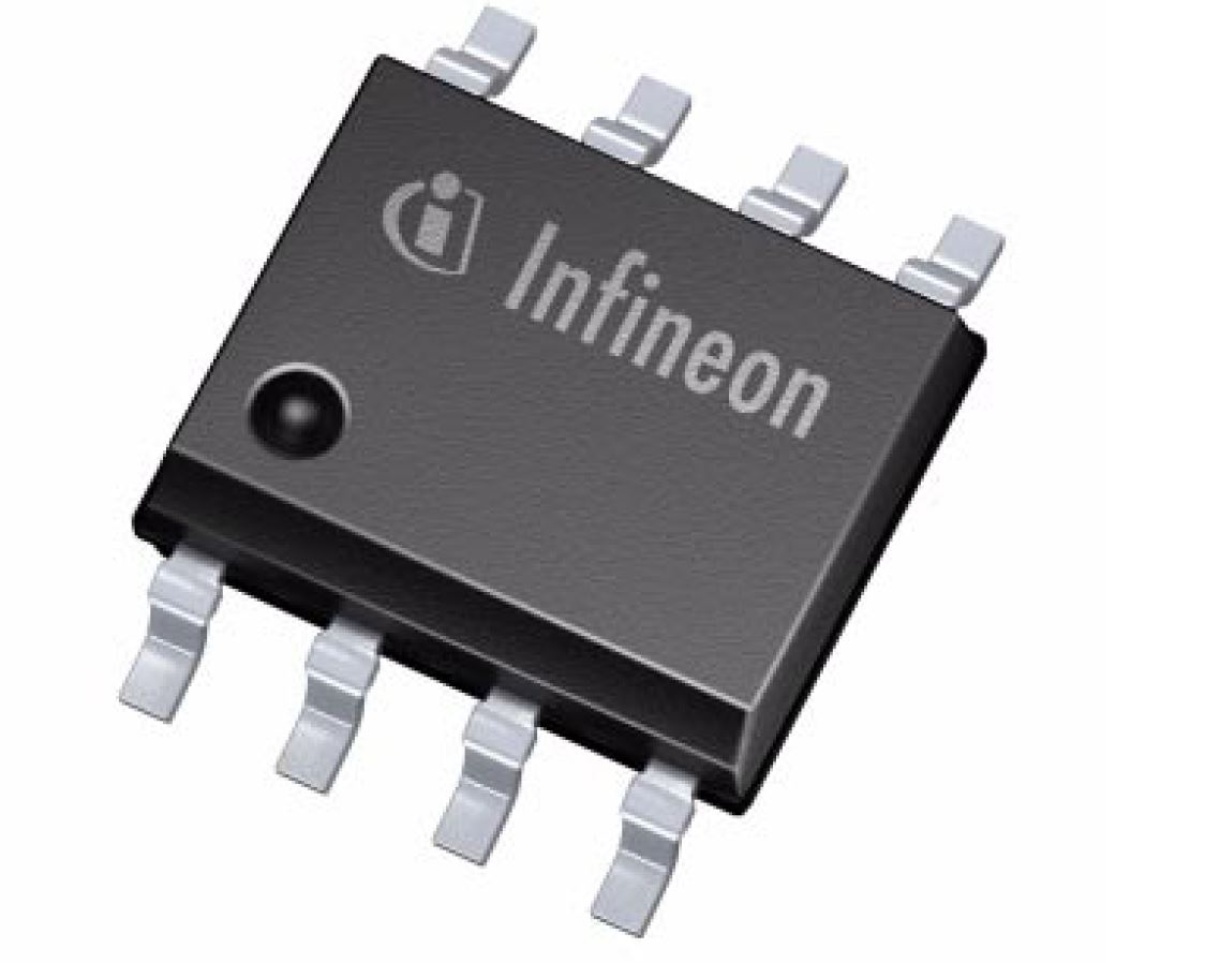

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLE4997A8
Производитель

Infineon
Чип воркер Часть №

CW376934222
Упаковка

PG-TDSO-8
Описание

HallLinear Analog Single Sensor
даташит

Datasheet

Способ оплаты и доставка

TLE4997A8 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLE4997A8 характеристики

Атрибут	Значение атрибута

Часть №	TLE4997A8
Производитель	Infineon
Чип воркер Часть №	CW376934222
даташит	Datasheet
Стиль Монтажа	Surface Mount
Корпус/Пакет	PG-TDSO-8
	Развернуть все
Жизненный Цикл Продукта	Active
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TLE4997A8 Описание продукта

Description:
The linear Hall IC TLE4997A8 has been specifically designed for highly accurate angle and position detection. The sensor provides a ratiometric analog output voltage, which is ideally suited to Analog-to-Digital (A/D) conversion with the supply voltage as a reference. The IC is produced in BiCMOS technology with high voltage capability and also provides reverse polarity protection. Digital signal processing using a 16-bit DSP architecture together with digital temperature and analog stress compensation guarantees excellent stability over the whole temperature range and life time.
Summary of Features:
Integration of two individual programmable Linear Hall sensor IC’s with ratiometric analog output signal.
20-bit Digital Signal Processing (DSP)
Digital temperature compensation
12-bit overall resolution
Operating automotive temperature range -40°C to 125°C
Low drift of output signal over temperature and lifetime
Programmable parameters stored in EEPROM with single-bit error correction:
Magnetic range and sensitivity (gain), polarity of the output slope
Offset
Bandwidth
Clamping levels
Temperature compensation coefficients to accomodate most common magnet materials
Memory lock
Supply voltage 4.5-5.5 V (4-7 V extended range)
Configurable magnetic range : ±50mT, ±100mT or ±200mT
Reverse-polarity and overvoltage protection for all pins
Output short-circuit protection
On-board diagnostics (wire breakage detection, EEPROM error, overvoltage)
Digital readout of internal temperature and magnetic field values in calibration mode
Programming and operation of multiple sensors with common power supply
Two-point calibration of magnetic transfer function
